一、概述与现状

随着智能化社区的需求不断扩大，整合社区门禁也在管理上带来了新的挑战。别墅和社区在满足场所和空间要求的同时，租户安全、信息互动、人文与科技共融共生的智能化社区时代已经到来。智能化社区和办公是建筑艺术、生活理念与信息科技的完美结合。它把现代科技融入别墅和社区的自然环境和人文环境中，为租户提供一种安全、舒适、方便、快捷和开放的信息化生活空间，并依托先进的科学技术，实现别墅和社区物业管理和运行的高效、互动和快捷。
目前旧小区的现状存在以下几点问题：

1、传统可视对讲业主只能在固定的室内机上接听呼叫和开门、系统部署不够灵活、如果出现业主临时出门不在家的情况、无法及时接收到访客呼叫请求。

2、传统可视对讲的楼宇门禁使用门禁卡等物理介质作为进出门禁凭证，如出现丢失或忘带的情况，业主就不能进入单元门，业主体验大打折扣。

3、社区人员多，需要到物业中心逐一登记人员信息太麻烦，信息备份工作量大，物业管理难度大。

4、老旧小区改造，改造成本有限，线路改造难度大，改造需要控制成本，经费不宜过高。

5、老设备调试难，入户线老化，有线分机。

随着AI人工智能的火热，“刷脸”已成为新的行业趋势。因此，人脸门禁对讲设备已经在写字楼、智慧园区、景区人脸验票、考场实名核验、酒店、医院等场所应用。基于市场的需求，英泽电子在人脸识别领域开发了人脸门禁对讲设备。

二、FCARD人脸门禁对讲设备系统设计

FCARD人脸识别技术采用深入学习算法，科学地自我学习与完善算法库，提升识别准确率，提升人脸跟踪检测能力，通过人脸关键点分析，结合人脸属性等运算获取人脸特征实现精准的人脸比对。FCARD人脸门禁对讲设备，是基于深度学习的动态人脸门禁一体机，结合CPU、GPU的算力加上双目摄像头的ISP图像加速功能，最新研发的宽动态人脸识别终端产品。

智能人脸可视对讲机是智能化社区安防子系统的重要组成部分，它满足访客的可视对讲及锁控功能，并能监视门口机的图像，对社区安全管理起着至关重要的作用。

智能社区或者别墅平时总处于闭锁状态，避免外来人员在未经允许的情况下进入区域内，社区或者别墅的租户可以用人脸识别、指纹、动态二维码、掌纹、密码或IC卡自由的出入门。当有客人来访时，访客需在房门外的人脸对讲设备上呼叫按键（呼叫对应租客的房间号），呼叫被访者的可视室内机（如果住户不在家中，可呼叫住户手机APP移动接听对讲），被访住户可与来访者进行双向通话，通过来访者的声音和人脸确认来访者的身份。确认可以允许来访者进入后，住户利用室内机上的开锁按键，控制房门上的电控门锁，来访客人即可进入屋内，来访者进入后，楼门自动闭锁。

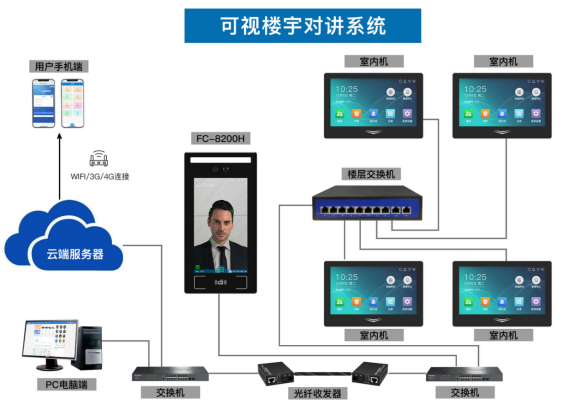

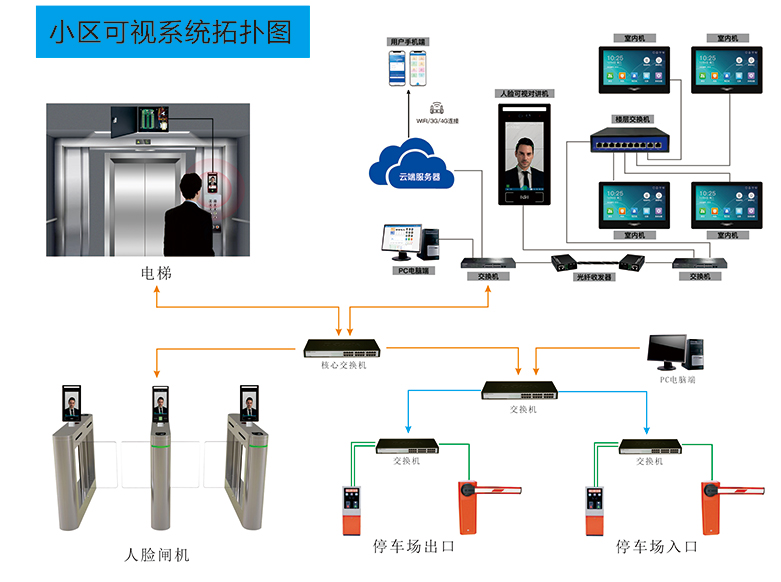

FCARD人脸可视对讲设备对老旧小区整体解决方案运用物联网、互联网、AI等技术，以门禁系统改造为核心，实现人脸识别、云可视对讲等功能，可扩展视频监控、访客呼梯、安防报警物业等社区服务，可结合业主家庭智能的系统改造，实现老旧小区到智慧社区的升级蜕变。适用于老旧小区、城中村改造、新建小区、医院、办公大厦、监狱银行等应用场景。

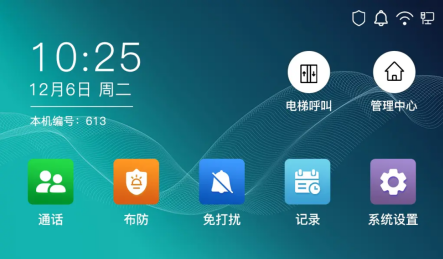

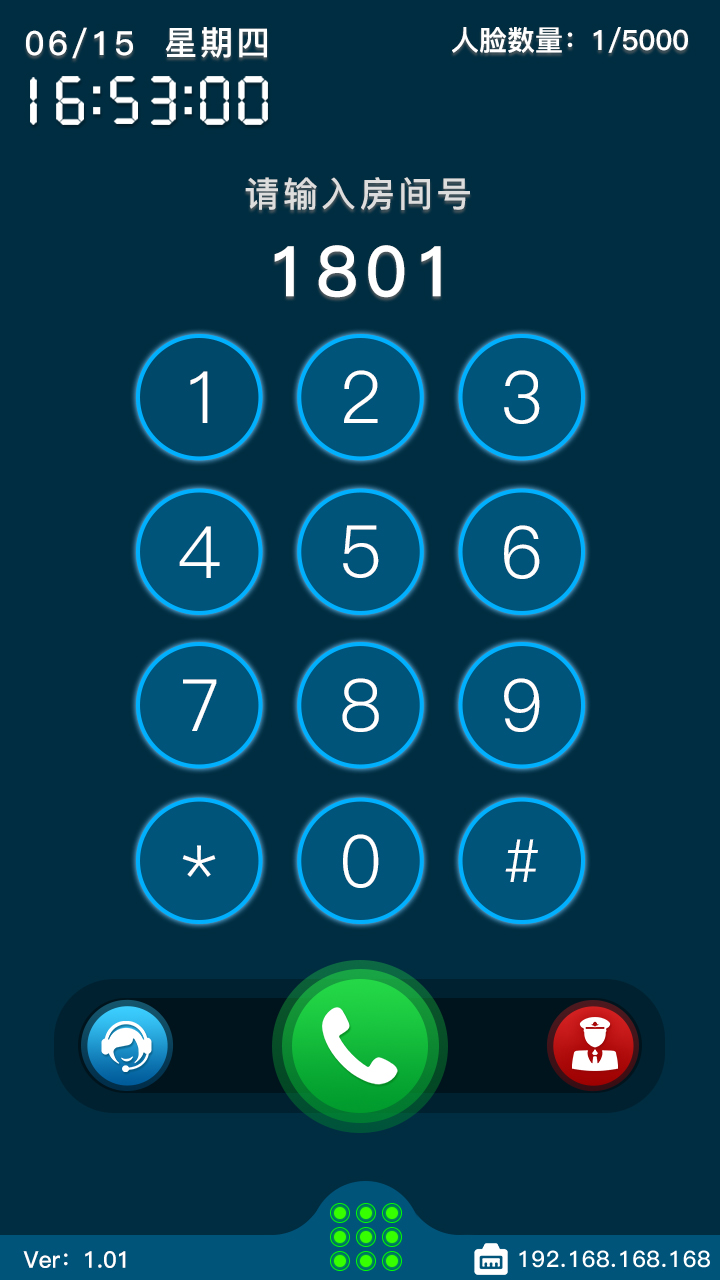

人脸机拨号界面

三、FCARD人脸门禁对讲设备功能优势介绍

FCARD人脸指纹门禁对讲机，配套FCARD3500一卡通管理软件或者FCARD云平台管理系统使用，或者是单机使用。可以统一管理人员数据；可对人员信息进行增加、修改；可根据管理需要，设定每个入口对应的人员进出权限。各个入口的终端数据，统一上传平台数据库；可看到所有入口的进出记录。具有对用户出入控制、实时监控、访客呼梯、防盗报警、考勤等多种功能，它主要方便人员出入及生活，杜绝外来人员随意进出，既方便了内部管理，又增强了外部的安全防范，为用户提供一个高效且兼具经济效益的生活环境。

该系统可以广泛应用于别墅可视对讲系统、智慧社区通道系统、高端写字楼大厅管理系统、各种会所会员管理系统、医院可视对讲系统等场景。

功能介绍如下：

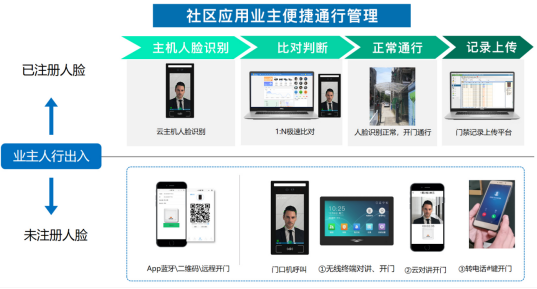

1、多种开门方式功能

业主或租户：人脸识别、指纹识别、掌纹识别、动态二维码识别、密码识别、IC卡刷卡、CPU刷卡、手机APP远程开门等通行方式。

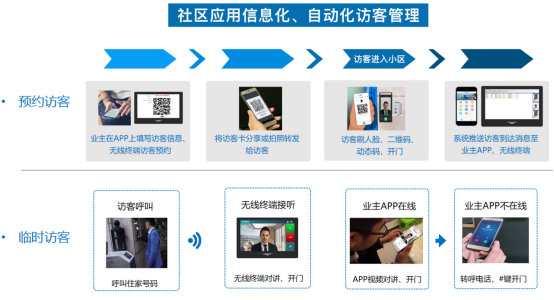

访客人员：人脸识别、二维码识别、临时开门密码、临时二维码识别、可视对讲开门等通行方式。

2、可视对讲功能

可在门口人脸设备上与室内机、手机APP等进行一键呼叫或者按对应房间号，进行视频对讲功能，室内机可监视单元门口机视频图像；室内机可远程开锁。

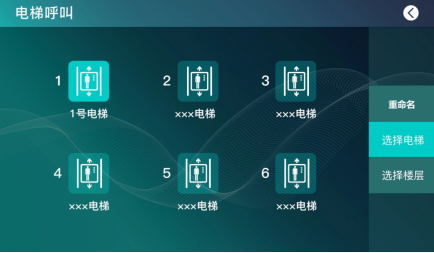

3、呼梯联动功能

开门呼梯：住户在单元门口将进行人脸识别或者刷卡感应，识别并验证正确后，控制大门开启，同时发出控制信号使电梯下行至门口机所在楼层（又称智能呼梯）。对于访客，先使用人脸对讲设备呼叫住户，住户确认访客身份后，通过室内机按开锁键开启单元大门，同时发出控制信号使电梯下行至门口机所在楼层接访客人员。（需配置楼宇可视对讲联动梯控解决访客来访）

4、可视室内机呼叫室内机

住户与住户之间，可以相互呼叫。例如：小明住在802房，小张住在1801房，小明可以通过可视室内机呼叫小张房间号，确认小张是否在家里，并进行拜访。

5、可视中心管理机功能

放置在物业管理中心、保安室等场所，内置摄像头，可实现接收门口主机呼叫对讲，住户家庭的报警、与业主室内机间的双向可视对讲为访客远程开门等应用。

6、支持室内机多功能

室内机支持布防撤防、一键开门、一键呼梯、门口监控、8路防盗等功能。

7、门长时间未关闭报警（门磁报警功能）

 当单元门被长时间打开（打开多少秒才报警，这个时间可以自定义）忘记关门，系统软件监控界面会用红色提示该开门超时报警信息的时间和位置，并驱动电脑音箱提醒值班人员注意。如果系统接了报警输出及消防联动扩展板，还可以现场驱动报警器鸣声，提醒相关人员关好门。该功能需要加装门磁或者选用带门磁反馈信号输出的电锁并连线到系统。可以设置为报警多少秒或者一直报警直到门被关好。

8、非法卡报警提示功能

人脸可视对讲设备具有非合法人员识别、刷卡报警功能，对于没有授权过的人员或黑名单的人员等进行刷卡、指纹、人脸识别时，系统会发出声光来提示报警，同时管理中心软件也会实时弹出报警信息，所有报警信息都会保存，方便以后查询调用。

9、电子地图功能

人脸可视对讲所有智能门禁设备，都能在电子地图上进行综合体现，能实时查看哪个门的闭合状态、大门是否关闭到位，有什么人员出入，保安人员能在电子地图上方便查看现场任意地点的摄像机图像。如有非法人员进行，电子地图显示报警信息，并能立即弹出现场视频。

10、消防联动功能

人脸可视对讲具备了报警输出和消防出入的接线端口。系统可通过消防驱动开关对系统启动消防联动功能，当楼层消防有消防报警时系统自动将门打开，方便人员疏散；消防关闭时自动恢复运转；同时可以启动消防警笛和存储记录消防报警记录的时间。

五、FCARD人脸门禁对讲设备的组成

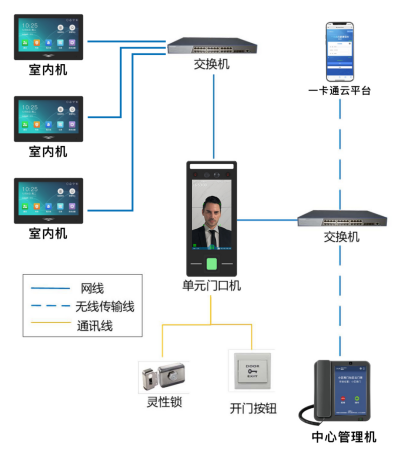

FCARD人脸可视对讲设备由人脸可视门禁机、可视室内机、门禁电源、电锁、开关、交换机、门禁发卡器等组成。

1、人脸门禁对讲机

存储人员数据照片还有通行记录等，处理人员对比，控制门锁开关，负责与FCARD3500门禁管理软件平台通讯授权等；

7寸高清屏、支持2万人脸库、2万二维码、1万掌静脉、100万记录、5万照片记录、采用宽动态SONY双目摄像头、支持真假人脸识别、支持TCP/IP通信 + WIFI通信、支持触摸管理、支持语音、支持IC卡、0.3米-3米人脸识别、LINUX系统、ABS外壳 + 进口钢化玻璃、支持对讲功能。

2、人脸指纹门禁对讲机

5.5寸高清屏、支持2万人脸库、2万二维码、1万掌静脉、1万指纹、100万记录、5万照片记录、采用宽动态SONY双目摄像头、支持真假人脸识别、支持TCP/IP通信 + WIFI通信、支持触摸管理、支持语音、支持IC卡（屏下刷卡）、0.3米-3米人脸识别、LINUX系统、金属外壳 + 进口钢化玻璃、支持对讲功能。

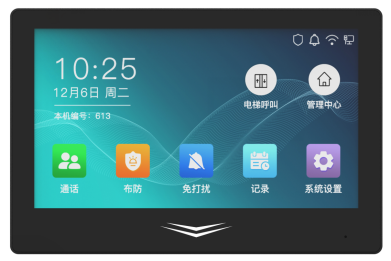

3、人脸可视对讲室内机

与人脸指纹门禁对讲机配合工作，实现室内室外联动对讲开门，监控门外实时状态。

工作电压：DC915V（建议14V）、工作电流：≤500ma、工作温度：﹣40℃至55℃、工作湿度：10%-90%、功耗：待机：＜0.5w；工作：＜10w，显示屏：七寸彩色液晶显示屏、自动关机时间：监视定时：30S；对讲定时：60S，安装方式：免提壁挂；支持一键开门，一键呼梯功能，布防撤防功能，尺寸：176×117×26mm。

4、人脸梯控主板

适用于小区梯控人脸管理模式，控制外来人不能随意乘梯，访客电梯联动等功能

单个扩展板最大支持控制32层楼、每个指纹机或人脸机支持2组扩展板，最大支持64层楼。通过不同的接线方式，可以实现直接点按楼层。支持定时常开与柜锁控制。

5、人脸机专用门禁电源

  采用多级保护电路，特设延时控制输出，可调0-15秒延时控制输出。门禁电源12V输出采用双稳压设计，使系统更加稳定。支持CONTROL信号接入方式，支持多种前端设备，支持楼宇对讲主机信号接入，PUSH开门信号接入。

输入电压：AC100~240V 50/60Hz，输出电源：DC12~14V 48V，输出电流：提供门禁DC12V输出2A电流+NC\NO 3A电流输出。（两者结合大于5A)，开门延时：0~15秒可调，工作温度：-20°C~45°C，相对湿度：30%~90%，输入端子：AC220输入，输出端子：NO、GND、NC、+12V、GND、PUSH、CTRL-、CTRL+，调压输出：支持选择12V或14.5V输出，外形尺寸：90×90×35mm，整体重量：380g

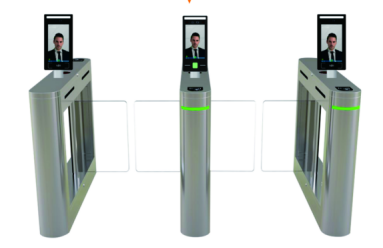

6、人形通道闸机进出

与人脸可视设备连接，控制人员随意进出，住户直接人脸识别进出闸机，外来人访客可以呼叫住户或管理中心开闸进出，可以和电梯实现联动接梯功能。

7、磁力锁与电插锁

与门禁控制器连接，用于电力锁住门口。

电插锁

输入电压：DC12V+10%、工作电流：900mA（上锁瞬间）120mA（平常）、舌体材质：不锈钢材质，承受800kg压力。用途：玻璃门、木门、金属门、玻璃门等。

磁力锁

输入电压：DC12V/24V+10%、工作电流：DC12V/480m，最大拉力：280kg（600Lbs）直线拉力、电锁尺寸：锁体：250×42×25mm、铁板：180×38×11mm；用途： 木门、防火门、铁门、玻璃门等。吸力强，容易安装，耗电量低，内置突波吸收器，自动消磁无残磁，低噪音，带门状态检测输出，防腐蚀，使用寿命长，断电开门。

8、出门开关

出门可以设置为按钮出门，无需刷卡或者人脸识别。

无需供电，门禁专用出门开关，提供点击闭合信号输出，外观尺寸：86×86mm

9、门禁发卡器

通过USB方式与电脑连接，对人员信息进行授权管理。

供电：USB直接供电（5VDC 小于100毫安）

输入格式：EM ID卡，或MF1 IC卡

读卡距离：1-6cm（该参数为实际距离,感应的距离和卡片的类型相关）

外观尺寸：106×82×25mm

六、FCARD人脸门禁对讲设备管理软件

FCARD人脸可视门禁对讲机系列采用FCRD3500一卡通管理系统作为系统软件，该系统软件支持SQL与ACCESS两种数据库，支持WIN  XP、WIN 2003、WIN 7、WIN10等系统平台。

FCARD3500一卡通管理系统采用了九大块模块化结构设计：系统数据模块、系统图文监控模块、人事管理模块、门禁系统模块、考勤系统模块、电梯门禁模块、巡更系统模块、会议签到模块、消费管理模块等于一体。

FCARD3500一卡通管理系统        云平台管理系统

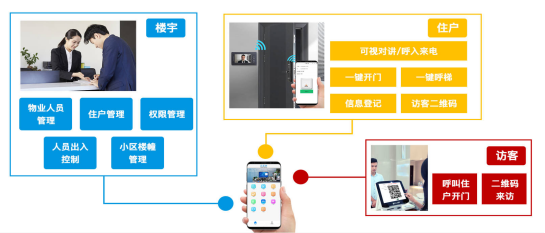

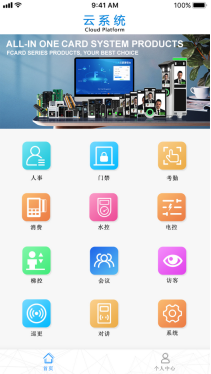

云手机APP管理软件

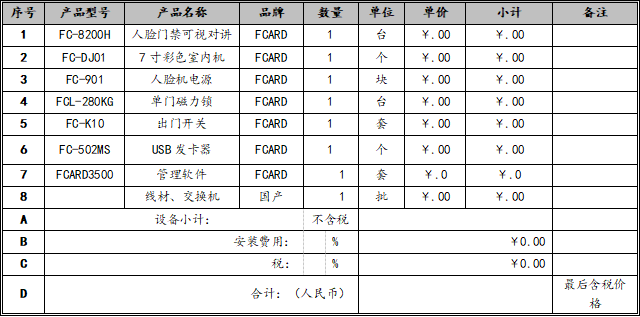

七、FCARD人脸门禁对讲设备清单配置
