FC-3600M一体式水控机
FC-3600M一体式水控机是FCARD公司为节能控水而设计的智能控水设备,主要用于学校宿舍、工厂澡堂、酒店浴室等内部用水场合。

FC-3600M一体式水控机设备采用控制器、流量计与电磁阀集成于一体,方便安装和使用;采用海量存储器,支持10万笔记录和2.6万张黑名单或挂失卡,实现超大用户数据管理;采用液晶屏显示,直观易读,且设有运行/暂停键。

产品介绍



FC-3600M水控机是FCARD公司为节能控水而设计的智能控水设备,主要用于学校宿舍、工厂澡堂、酒店浴室等内部用水场合。它采用IC卡作为电子钱包付费方式,实时扣取卡内金额,方便实现结算的电子化和智能化,提高用户的管理效率,实现精准的计费,节约用水。

水控机设备采用控制器、流量计与电磁阀集成于一体,方便安装和使用;采用海量存储器,支持10万笔记录和2.6万张黑名单或挂失卡,实现超大用户数据管理;采用液晶屏显示,直观易读,且设有运行/暂停键。

FCARD公司生产的一体式水控机共有3种型号:计流模式型、计次模式型和计时模式型,可满足不同需求的客户。

使用范围:工厂、学校、酒店、健身房、游泳馆、公寓、出租房等公共用水刷卡控水管理系统(淋浴和刷卡控水)可以兼容浴室淋浴安装模式。


产品参数

工作电压:DC9V-14V  (标准DC12V)

工作电流:<200mA

工作温度:-5℃至45℃

工作湿度:<95%

读卡频率:13.56MHZ

记录容量:10万笔

用户容量:2.6万张黑名单或挂失卡

读卡类型:IC卡


通讯方式:RS485

计费模式:计时/计流/计次

计费精度:最小计费金额0.01元

费率设置:最小计费流量100ml,最小计费时间1秒

允许工作压力:0.02MPA-0.08MPA

管口口径:DN15

按键功能:运行/暂停

显示屏幕:LCD液晶显示屏

外观尺寸:124.7*93.5*70.5mm

水管突出:12.1mm(左边) 15.8mm(右边)


水控机特点


功能特点:

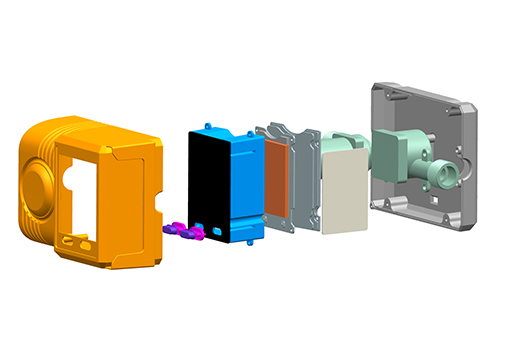

1、一体式水控机集成了阀门、流量计和控制电路,外壳加封了铅封,且上下壳接缝采用了双层设计,实现了安装方便,防破坏和全防水设计。采用了智能阀门,避免了窃水情况的发生。

2、LCD液晶大屏显示,显示水控的计费模式,设备工作状态,实时时间,卡内剩余金额和此次消费金额。

3、采用读卡和按键开关双重方式控水,使用更加人性化。

4、水控机出水的同时进行扣款,防止恶意用水。

5、具备日限额功能和次限额功能,限制卡片每日的用额和每次的用额。

6、共有64个消费时段可设置,每个消费时段有4个时间段可设置,限制卡片使用权限和用水时间。

7、水控机配套软件可设置设备的有效期和卡片的有效期。

8、可选择设备的记录存储方式:存满报警、存满循环。

9、支持黑名单和挂失卡管理,方便用户对卡进行挂失,防止拾卡者进行非法消费。

10、可记录消费明细,可查询消费对账,可挂失、补发卡,便于精细管理。

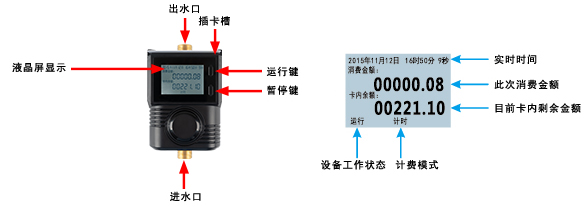

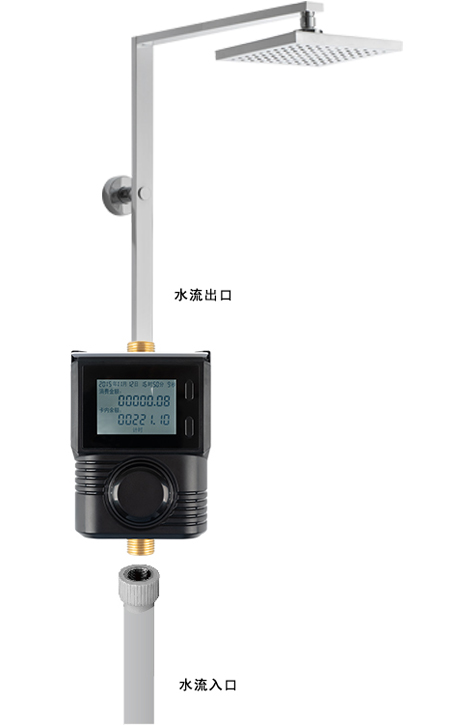

外观介绍:

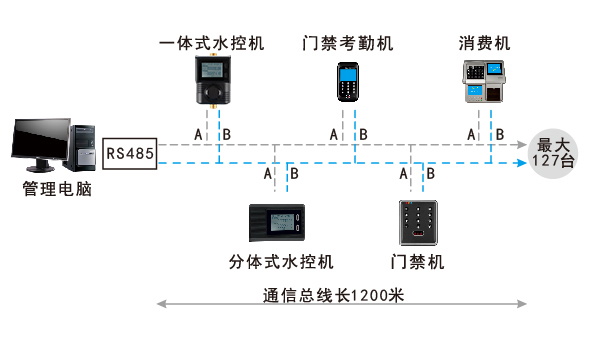

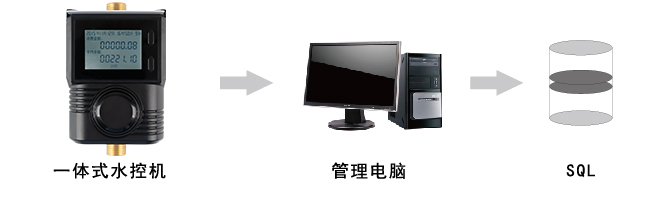

一体式水控机系统结构:

注意:在连线时需留意A线与B线,请勿接错,接错会导致整个系统无法正常通信。

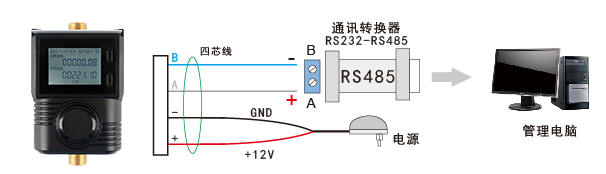

一体式水控机连线图:

水控机的四芯线,灰色线接RS485的A,蓝色线接RS485的B,再将RS485插入电脑,通过电脑中的消费软件对水控机进行管理。将红色和黑色线分别接12V直流电源的正极和负极。当线连接好后,再将电源适配器插入220V市电,给设备供电。


水控机安装与使用说明:

1、水控机安装与固定:



1)先确定水控机的水流方向;

2)将水控机安装固定至水管上;

3)水控机固定好后将水控线路连接好;

4)做好防水防潮工作,避免线路裸露与潮湿;

5)检查无误后加电。


2、硬件安装至软件数据库:

通过软件搜索设备,发现水控机信息后,选中并点击安装。

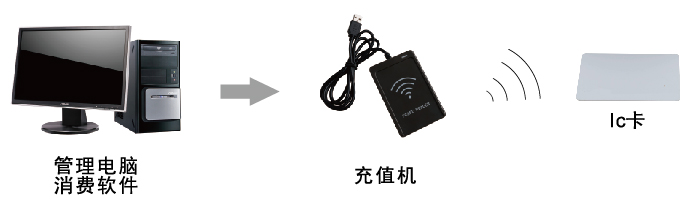

3、水控机充值:

水控机充值

1)将充值机USB线插至电脑(个别系统要求安装驱动程序);

2)把卡放入充值机槽位内;

3)打开电脑中的消费软件对IC卡进行充值(充值成功时,充值机发出“滴”的提示音且软件提示“充值成功”;充值失败时,充值机发出“滴滴滴”的提示音且软件提示“充值失败”)。


刷卡消费:

将已充值的IC卡插入水控机插卡槽,卡片被识别后,水控机开始扣费并控制出水。水控机设有“运行键”以及“暂停键”,如需暂停用水,按“暂停键”,水控机将暂停扣费与停止出水。需继续用水时,按“运行键”即可恢复出水。


采集记录:

当需采集水控记录时,可通过计算机的消费管理软件来进行操作(软件:水控管理-采集消费记录-采集记录),采集的记录将自动保存至数据库,之后可以随时查看与打印报表。


其他说明:

水控机上电时伴有蜂鸣器响声,显示屏显示两行数字:第一行数字是设备的有效天数(65535代表长期有效),第二行数字是新消费记录的数量。不同情况下,水控机显示的情况不一样:

1)水控机处于运行状态时,显示屏上“运行”常亮;在此状态下,有卡消费时,“运行”闪烁。暂停消费(按下暂停键)时,“停止”闪烁。

2)设备失效,电压过高或过低,系统记录或读卡记录满报警时,显示屏只显示“停止”闪烁,且蜂鸣器发出急促报警声,此时水控机暂停工作。

3)黑名单卡刷卡时,显示屏显示“停止”闪烁,蜂鸣器发出“滴滴.....滴滴”报警声。

4)挂失卡刷卡时,显示屏显示“停止”闪烁。

5)卡内余额不足时,显示屏显示“卡内余额”以及“停止闪烁”。

6)卡片使用金额超过日限额和次限额时,显示屏显示“消费金额”和“停止”闪烁。

7)卡片不在消费时段内(包括卡片过期时),显示屏显示“实时时间”和“停止闪烁”。


一体式水控机使用须知:

1、水控机接入水管时,应注意入水与出水口,水管接入方向不能出错,接错会导致系统无法正常使用。(有箭头标志处为入水口)

2、水控机采用DC12V工作电源,禁止直接输入AC220V(市电)。

3、水控机的工作电压范围为DC9V-DC14.8V,电压过低或电压过高会导致蜂鸣器报警且水控机暂停工作。

4、DC12V电源的安装最好选择易固定处,做好防水防潮措施。

5、水控机通过RS485与电脑连接通信时,需注意水控的灰色线接RS485的A,蓝色线接RS485的B。A线与B线若接错将会导致整个系统无法正常通信。

6、使用前,先与电脑消费软件进行相连通信,再搜索安装至软件中,这样软件才可对其进行管理,软件发的卡片才可与其进行对应管理。

7、消费软件使用前,需安装和创建数据库。

8、本水控机只支持卡片式IC卡,其它卡片均不支持。

9、当刷卡出现问题时,可根据水控机出现的情况对照其他说明进行初步判断。

10、显示屏采用钢化高清玻璃面板,不易刮花,但使用时应防止重物直接撞击。

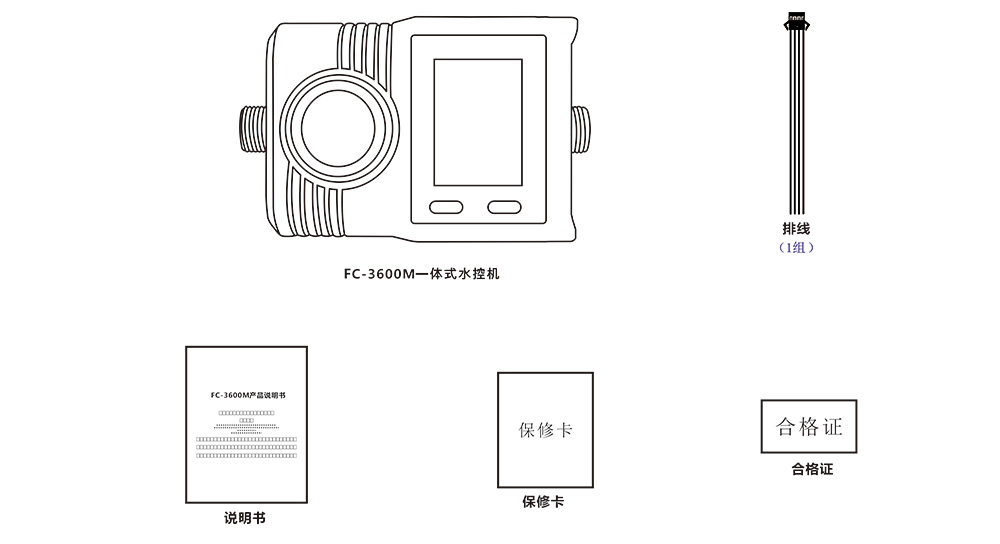

配件清单:



兼容FCARD一卡通管理系统,支持:门禁、脱机门禁、门禁考勤机、巡更机消费机、水控机、电梯门禁控制器、停车场系统等统一管理,实现一卡一库真正的一卡通系统。
