FC-532M读卡模块
FC-532M读卡模块可以支持IC卡、CPU卡、NFC卡的读写,支持读IC卡、CPU卡、NFC卡、NFC手机、银联卡、二代三代身份证、羊城通....于一体。

可输出TTL232、RS485、WG26、WG34、WG66,支持蜂鸣器控制、支持两组LED控制、支持3.3V工作电压、支持AD算法键盘。可用于门禁、考勤、消费、读写器的核心部件


产品介绍

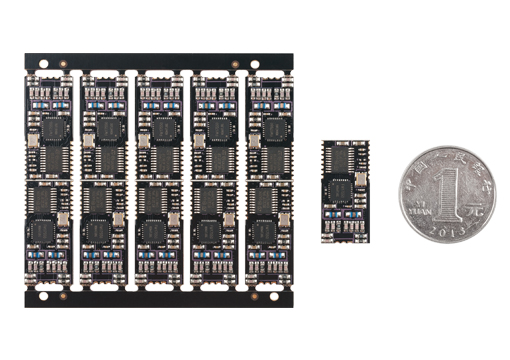

FC-532M读卡模块是 广州市英泽电子有限公司 研发的一款高性能的读卡模块(读写模块),可以支持IC卡、CPU卡、NFC卡的读写,支持读IC卡、CPU卡、NFC卡、NFC手机、银联卡、二代三代身份证、羊城通....于一体。可输出TTL232、RS485、WG26、WG34、WG66,支持蜂鸣器控制、支持两组LED控制、支持3.3V工作电压、支持AD算法键盘。可用于门禁、考勤、消费、读写器的核心部件。


产品参数

工作电压: DC3.3V

工作电流: < 65mA

工作电源: 单电源供电,低功耗设计

工作温度: 0~+70℃

贮藏温度: -55~+125℃

启动速度: 0.1秒

读卡频率: 13.56MHz

读卡距离: 0-100MM

支持韦根: Wiegand26、34、66

支持写卡: IC卡、CPU卡、NFC卡

支持读卡: IC卡、CPU卡、NFC卡、羊城通卡、二代身份证、居住证、NFC安卓手机、银联卡...

支持通信: TTL232、RS485、WG26、WG34、WG66

控制输出: 1 组蜂鸣器、2 组LED指示灯

功能编程: 通过软件(TTL)配置各项功能

读写功能: 支持识别IC卡扇区,验证IC卡扇区密码和特定内容

卡号定义: 支持自定义IC卡或CPU卡卡号

支持键盘: 支持AD算法键盘

单个尺寸: 26.5 * 12.5 * 2.5



产品特点:

1.支持外接收发天线;

2.最远作用距离达至100mm;

3.单电源供电,低功耗设计;

4.支持韦根(Wiegand26、34、66)、TTL电平、RS485;

5.支持蜂鸣器与LED控制器输出。

6.支持软件配置各项功能。

7.支持识别IC卡扇区,验证IC卡扇区密码和特定内容

8.支持自定义卡号

9.支持AD算法键盘


模块尺寸图:

联合开发板:

   联合开发板是用于联合调试FC-532M,使用此板可以对FC-532M读卡模块各种功能进行仿真调试,方便使用各种功能。此联合开发板是我公司免费提供给于购买FC-532M模块的客户,在您第一次购买时请与我们销售人员申请拿到。


接线说明:


说明与工具:


   我们为FC-532M提供了详细的说明书与各种开发文件(调试工具、PCB图、联合开发板原理图与各种图片) 请点击到下载处获取
