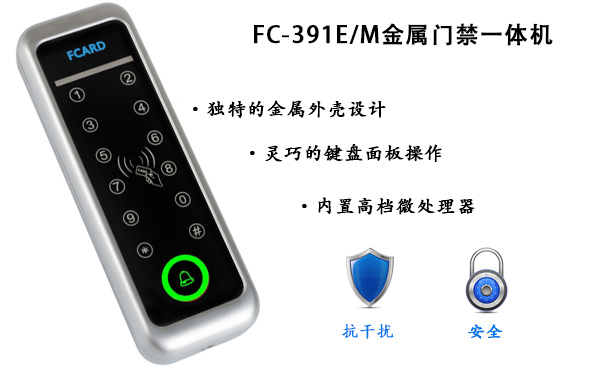

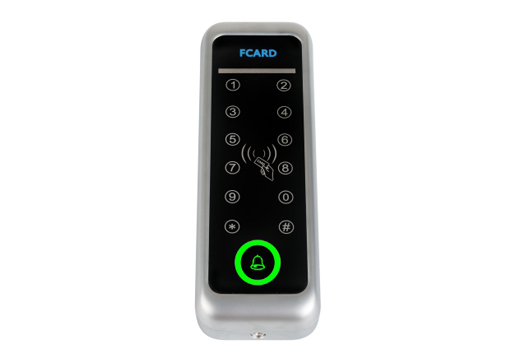

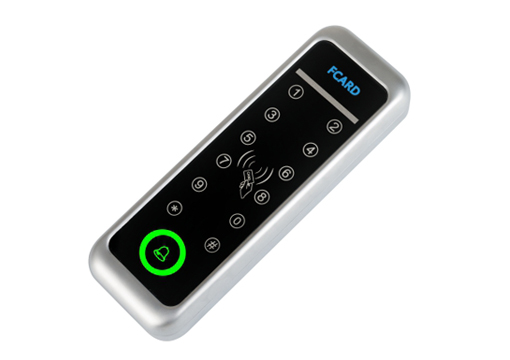

FC-391E/M金属门禁一体机
FC-391E/M金属门禁是专门为电动锁及安全防范系统而设计,采用了独特的金属外壳设计,灵巧的键盘面板操作,内置高档微处理器,其抗干扰能力、安全性和可靠性都极高,并且能够自我诊断和自我保护,以确保系统安全有效地正常工作。

FC-391E/M系列金属门禁一体机拥有感应卡开门、密码开门、感应卡+密码开门等三种开门方式,用户可根据需要选择合适的开门方式,相关参数设置可直接在键盘上进行,无需电脑,操作更加便捷。

产品介绍

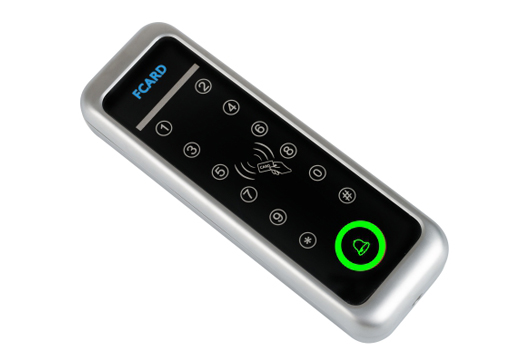

金属门禁


FC-391E/M金属门禁一体机是专门为电动锁及安全防范系统而设计,采用了独特的金属外壳设计,灵巧的键盘面板操作,内置高档微处理器,其抗干扰能力、安全性和可靠性都极高,并且能够自我诊断和自我保护,以确保系统安全有效地正常工作。该金属门禁一体机可根据型号支持不同的感应卡开门,其拥有感应卡开门、密码开门、感应卡+密码开门等三种开门方式,用户可根据需要选择合适的开门方式,相关参数设置可直接在键盘上进行,无需电脑,操作更加简便。

 金属门禁一体机

FC-391E/M金属门禁一体机拥有键盘自锁功能,用户可自行设置键盘错误输入次数及预设键盘自我锁定时间,可有效防止别人探测开门密码;防拆报警功能,即在工作状态下拆卸设备,门禁将触发报警并输出提示音;非法开门报警功能,设备通过门磁开关信号检测到非正常开门,门禁将触发报警并输出提示音,安装门磁后,自动启动此功能。门禁最大可存储10000组开门数据信息(包括感应卡开门数据、密码开门数据、感应卡+密码开门数据),并且所有存储信息不会因电源断电而丢失,同时支持门铃输出,可配套有线门铃使用(详情请看下文金属门禁系统结构图)。

该金属门禁一体机功能强大,安装简单,是应用于办公室、家庭、机房及公共场所的一款理想门禁系统设备。


产品参数

工作电压:DC9-13.8V

工作电流:<150mA

工作温度:-10℃ - +75℃

读卡速度:<0.2秒

用户容量:1000人(可扩到10000)

出门开关:支持

门磁报警:支持

防水识别:IP7级(内部灌黑色树脂胶)


母卡管理:支持

卡片类型:ID卡、IC卡

无线遥控:支持

报警输出:支持

脱机运行:支持

发卡设备:键盘管理、母卡发卡

外壳材料:锌合金框架、面盖PMMA

外观尺寸:长133mm、宽45mm、高19mm

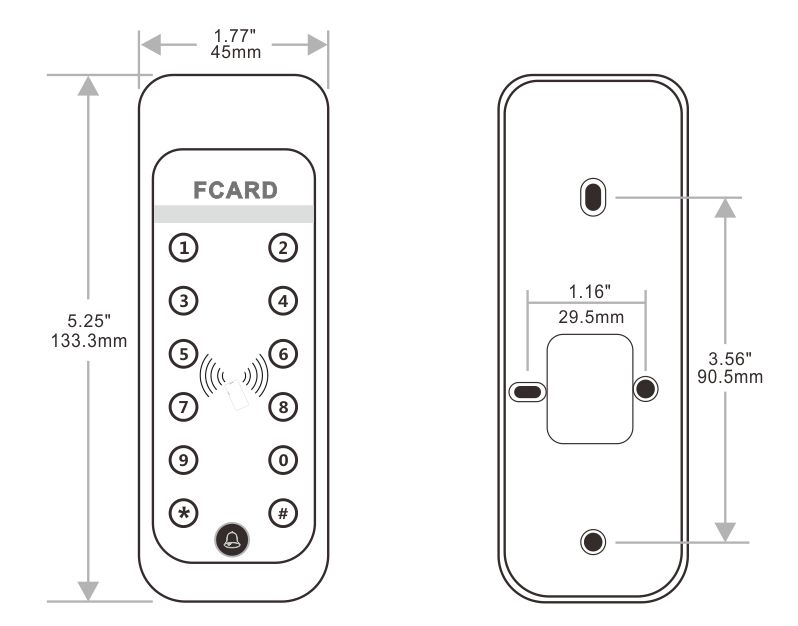

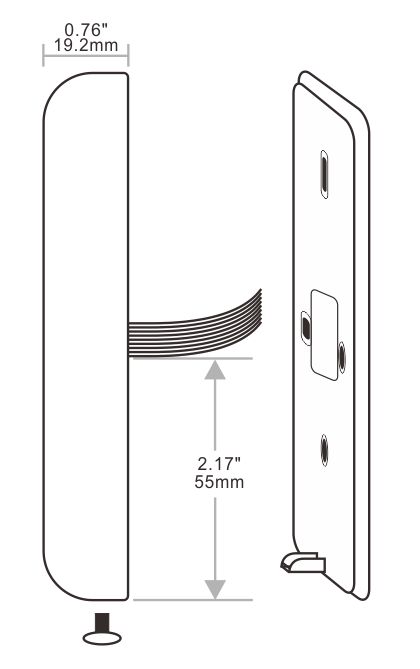

金属门禁一体机外观尺寸:

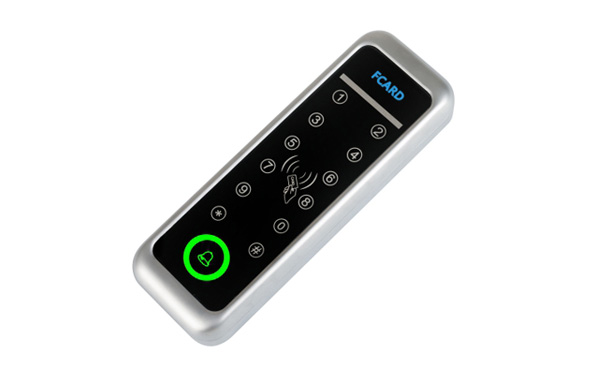

金属门禁外观

  金属门禁接线图

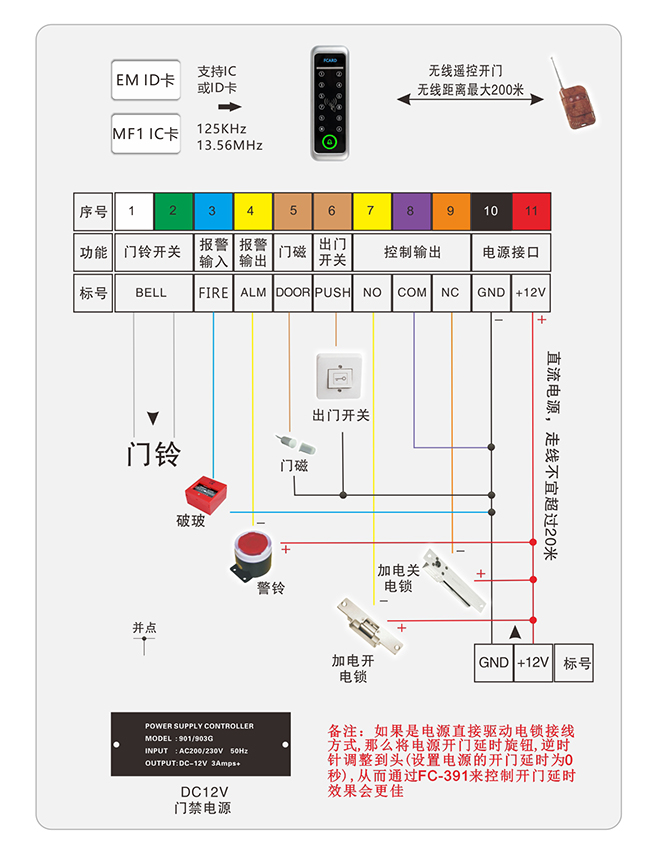

金属门禁一体机连线图:

金属门禁连线图

接线端口性能:

+12V:工作电源正极,输入范围:DC9-13.8V;

GND:工作电源负极,也是信号的公共地;

NC:继电器常闭点,电流负载能力DC3A/30V;

COM:继电器公共点,电流负载能力DC3A/30V;

NO:继电器常开点,电流负载能力DC3A/30V;

PUSH:出门按钮开关,低电平开锁;

DOOR:门状态开关,链接门磁开关,低电平表示门关;

ALM:报警输出端口,有报警时为低电平,电流负载100mA;

FIRE:接入报警信号(接GND触发);

BELL:接门铃开关。


指示灯:

1、FCARD:电源指示灯,亮蓝色灯;

2、门铃:刷卡指示灯(表示开门)亮红色灯。

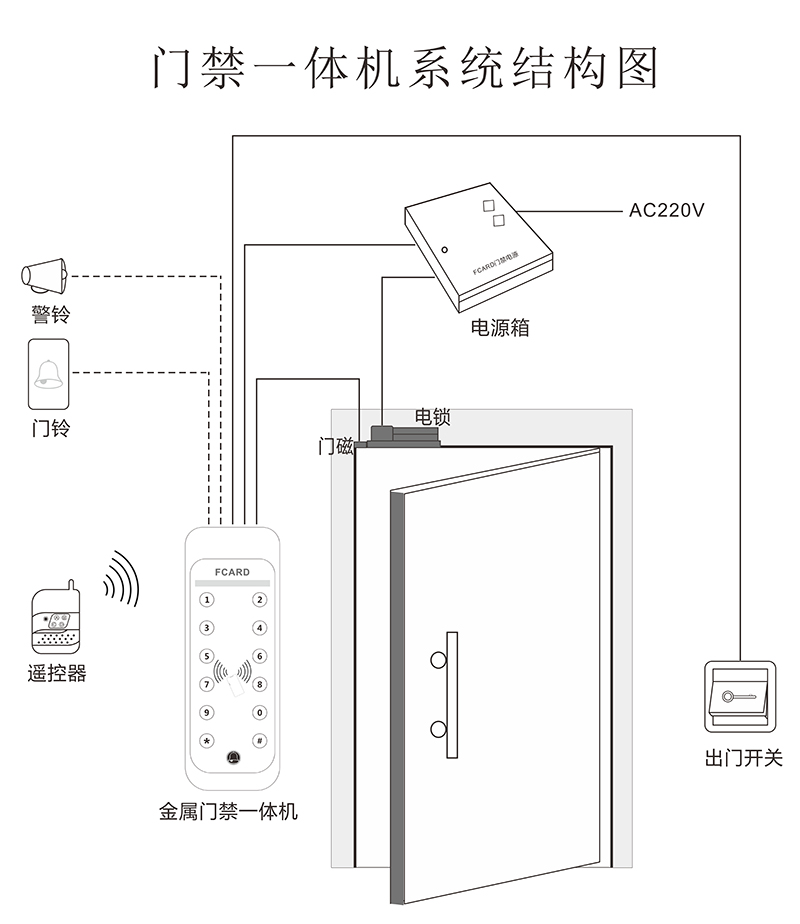

系统结构图:

金属门禁结构图

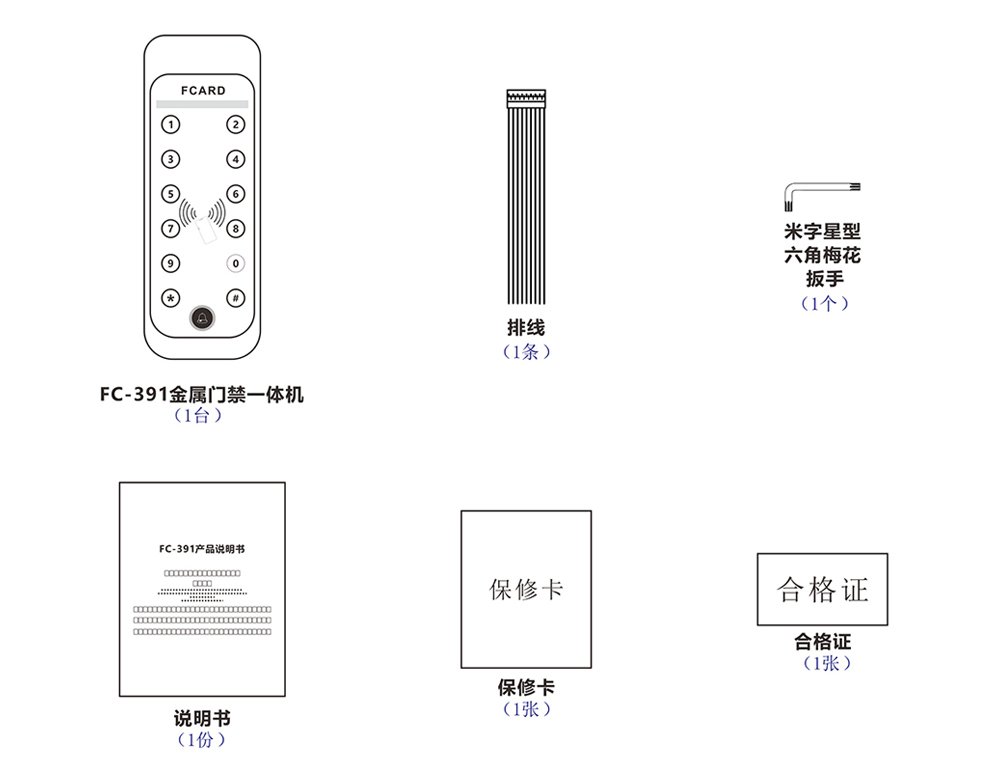

配件清单:

兼容FCARD一卡通管理系统,支持:门禁、脱机门禁、门禁考勤机、巡更机、消费机、水控机、电梯门禁控制器、停车场系统等统一管理,实现一卡一库真正的一卡通系统。
