水控机的接线图
2017-05-07 12:08
问题详情:

你好,我们购买了你们的水控机,有一体机也有分体机,请提供一下接线图,还有系统结构图,谢谢!

专家解答:

您好,感谢您购买我们公司水控机,您可以参考下以下的图片:


一体式水控机接线图:

水控机

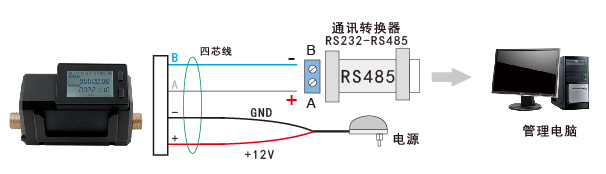

水控机的四芯线,灰色线接RS485的A,蓝色线接RS485的B,再将RS485插入电脑,通过电脑中的消费软件对水控机进行管理,再将红色和黑色的线分别接入12V直流电源的正极和负极。当线连接好后,再将电源适配器插入220V市电,给设备供电。


一体式水控机系统结构图:

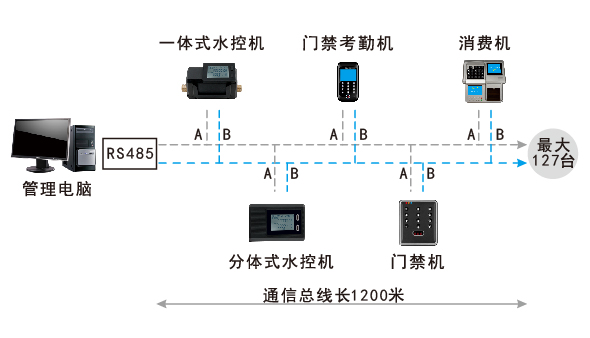

水控机系统结构图

注意:在连线时需要留意A线和B线,请勿接错,接错会导致整个系统无法正常通信。


分体式水控机接线图:

水控机接线图

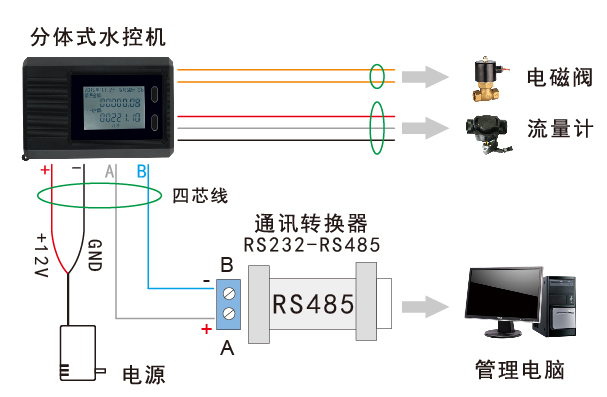

水控机的四芯线,灰色线接RS485的A,蓝色线接RS485的B,再将RS485插入电脑,通过电脑中的消费软件对水控机进行管理。将红色线和黑色线分别接入12V直流电源的正极和负极。二芯线和三芯线分别接电磁阀和流量计。当线连接好后,再将电源适配器插入220V市电,给设备供电。


分体式水控机系统结构图:

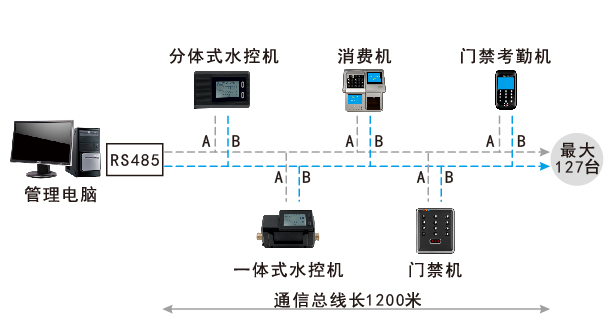

水控机系统结构图

注意:在连线时需注意A线、B线,请勿接错,接错会导致整个系统无法正常通信。

如果您还有什么不明白的地方,可以随时问我们,我们会及时向您解答,给您指导的。

可以解决我的问题( 16 ) 不能解决我的问题( 0 $(function(){ $('.wtjj a').on('click',function(){ $(this).addClass('active') }) }) function jia(e,p) { $.ajax({ type: "GET", url: "/jia.php", data: { e:e, p:p, }, success: function(msg) { $("#ok").html(msg); } }); } function jian(e,p) { $.ajax({ type: "GET", url: "/jian.php", data: { e:e, p:p, }, success: function(msg) { $("#notok").html(msg); } }); }
