问题详情:

您好,刚接触门禁这行,能简单介绍一下简易门禁系统吗?最好能有个系统图,谢谢。

专家解答:

您好,简易一体式门禁控制器是由“英泽电子专门为电动门锁及安全防范系统而开发设计的门禁产品,支持感应卡(EM卡、EM兼容卡、EM格式加密卡)开门、密码开门、感应卡+密码开门等三种开门方式,用户可以根据需要选择适合的开门方式。门禁编程设置直接在键盘上进行,无需电脑,操作更加简单,门禁键盘自锁功能,用户可以自行设置键盘错误输入次数以及预设键盘自我锁定的时间,可有效防止别人探测开门密码,防拆报警功能,在工作状态下防卸设备,门禁将启动报警输出与提示音,安装门磁后,自动启动本功能。门禁具备超强的抗干扰能力和自我诊断自我保护功能,以确保系统安全有效地正常运作。门禁最大存储110组开门数据信息(包括感应卡开门数据、密码开门数据、感应卡+密码开门数据),而且所有存储信息不会因为电源断电而丢失,同时门禁支持门铃输出,可配套有线门铃输出。门禁一体机功能强大,安装简便,是应用于办公室、家庭、机房及公共场所。

该系列产品分为4大系列,25个型号组成,合适不同的需要。该系列所有产品设计上均带有读卡电路、存储电路与控制电路,可以独立完成发卡、读卡、判断、提示、控制等工作。所有型号均带看门狗防止死机电路,保证系统安全。采用超强读卡电路,识别距离更远更准,速度更快。无须电脑直接发卡,方便好用。

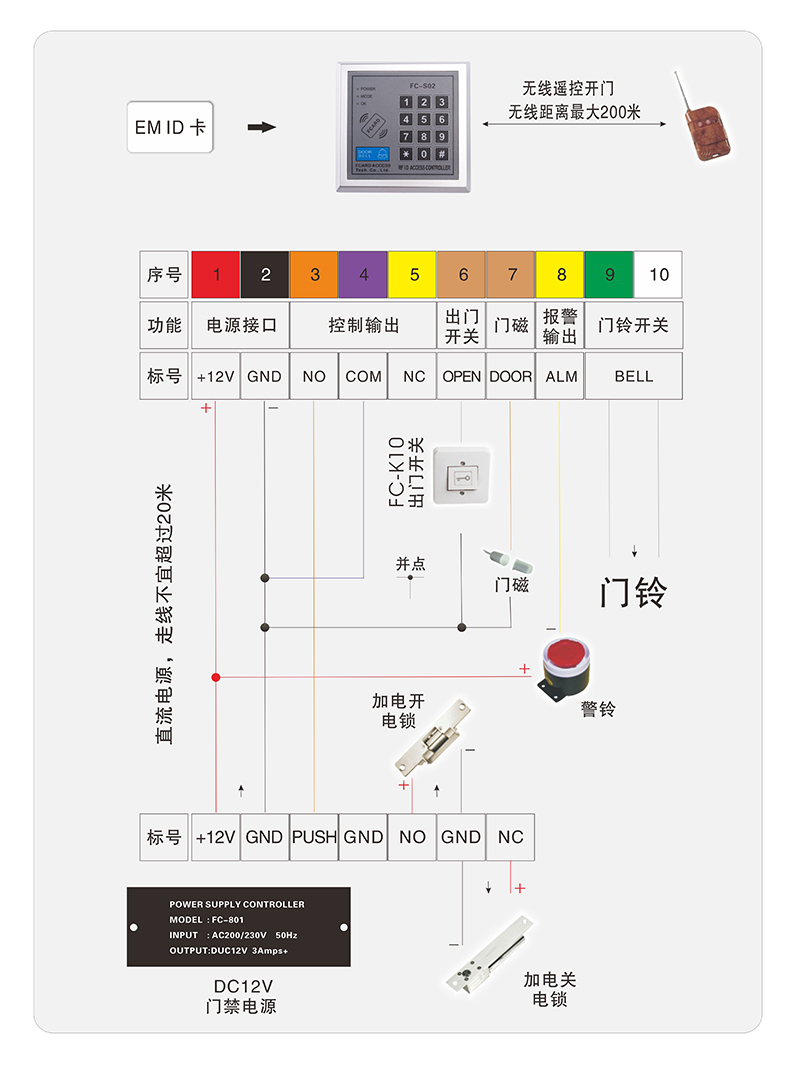

简易型门禁一体机接线图:

接线端口性能:

1、+12V:工作电源正极,输入范围:DC9-13.8V。

2、GND:工作电源负极,也是信号的公共地。

3、NO:继电器常开点,电流负载能力DC3A/30V。

4、COM:继电器公共点,电流负载能力DC3A/30V。

5、NC:继电器常闭点,电流负载能力DC3A/30V。

6、OPEN:出门按钮开关,低电平开关。

7、DOOR:门状态开关,连接门磁开关,低电平表示门关。

8、ALM:报警输出端口,有报警时为低电平,电流负载100mA。

9、BELL:接门铃开关。


功能介绍:

支持读卡开门、密码开门、卡加密码开门、无线遥控开门、数据备份、数据恢复、多门数据互拷、防探测开门、发自编卡、母卡发卡、全卡开门、全卡开门加自动注册、防破门报警、门开超时提示、外接门铃、外接读卡器、消防报警联动、门常开、自恢复管理密码、多模式发卡、多模式删除卡、门磁报警、脱机运行。

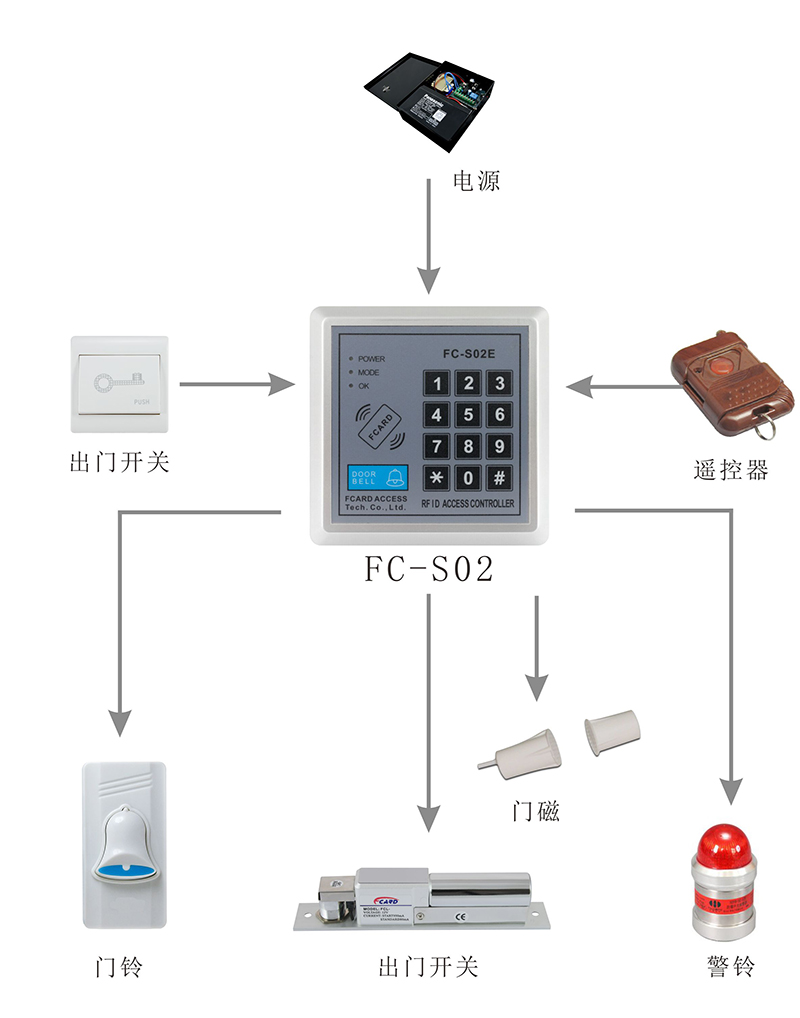

系统结构图:
