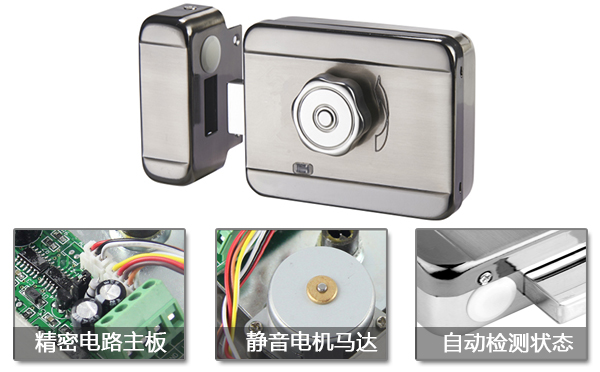

电控锁（灵性锁）是本公司的新一代智能静音型电锁，它采用不锈钢金属材质制作，坚固耐用，抗腐蚀生锈，比市面上普通锁更加耐用与安全，内置静音电机马达与精密电路主板，感应度高，具有自动关门上锁，自动侦测门状态功能，误操作自动纠正，感应灵敏度高，开锁噪音小，安全可靠等优点。

注意：电锁不防火，绝对不允许安装在消防逃生门上，或危险的地方。安装电锁是不允许焊接的，如果是由于焊接电源锁造成的失效，公司不给予保修。



    电控锁（灵性锁）特点：

    1、可与楼宇系统、门禁系统兼容配套使用；

    2、可安装于左开门、右开门、内开门、外开门等各种门扇；

    3、自动侦测门状态，自动处理开关门；

    4、使用寿命长，功耗低。



    外观介绍（尺寸图）：



    功能介绍：

    1、锁舌的长度＞20mm，满足GA / t73-94 5.1.6b标准；

    2、可以与大楼门禁系统兼容等；

    3、电控锁具有自动检测门状态，自动处理开关门；

    4、可以安装在左门，右门，室内门，门外，其他的门。

    5、误锁或解锁后没有进入，门自动锁在9秒左右。

    6、电压dc12v-dc18v，启动电流小于350mA，待机电流小于25mA，解锁时间1s。

    7、工作温度范围- 20 - 60℃℃。

    8、寿命时长（大于500000），开/关，高灵敏度开/关，低功耗。

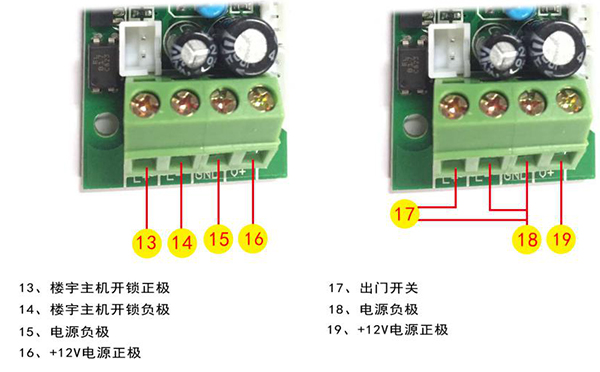

    接线方式说明：

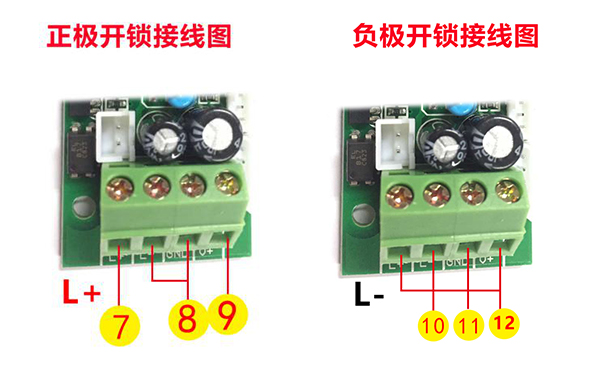

    A.正极开锁接线图

    说明：如需要接正极开锁控制信号，请将锁接线端子“L﹣”与“GND”用一根导线连接，否则无法开锁。

    注明：L﹢接门禁或对讲机的开锁信号正极。

    B.负极开锁接线图

    说明：如需要接负极开锁控制信号，请将锁接线端子“L﹢”与“12V”用一根导线连接，否则无法开锁。

    注明：L﹣接门禁或对讲机的开锁信号负极。





    C.楼宇主机接线图

    说明：如需接楼宇主机控制信号，请将锁接线端子“L﹢”与楼宇主机的“L﹢”连接，锁接线的“L﹣”与楼宇主机的“L﹣”连接。

    D.出门开关接线图

    说明：如需接出门开关控制信号开锁，请将锁接线端子“L﹣”与“GND”用一根导线连接，锁接线端子“L﹢”与出门开关一端相连，出门开关另一端与“12V”相连。

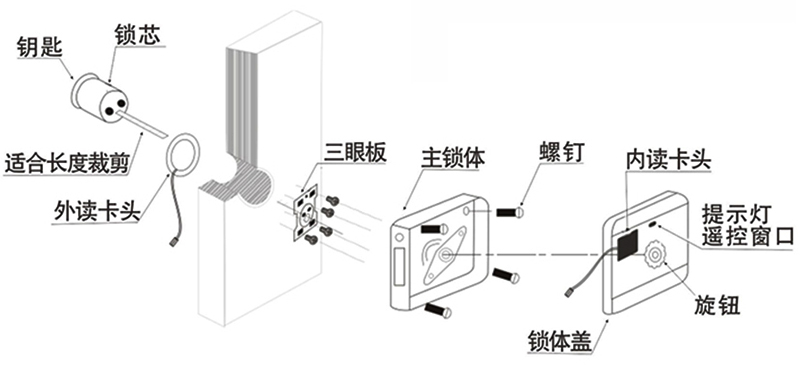

    安装步骤：

    1、装锁头：检查电控锁的锁头插片尾与轴的同心度及插入孔深度10mm；

    2、装主锁体（锁具应在开锁状态），请用螺丝固定，不要电焊；

    3、装副锁体，保证副锁体的感应器与主锁体的感应器在同一水平线，主锁体的锁舌可以自由伸缩到副锁体，副锁体与主锁体距离≤8mm；

    4、确定控制器的开锁方式选择正确的接线方法接线；

    5、装锁盒：接好电源线并调试好锁功能，将锁盖好紧固螺丝。
