FC-901门禁电源



门禁电源FC-901采用大功率变压器，支持DC12V3A输出，采用多级保护电路，特设延时控制输出，可调0-15秒延时控制输出。门禁电源12V输出采用双稳压设计，使系统更加稳定。FC-901最新设计，支持CONTROL信号接入方式，支持多种前端设备，支持楼宇对讲主机信号接入，PUSH开门信号接入。FC-901与FC-903门禁电源产品是目前市面上销量最大的门禁电源产品。

FC-901门禁电源适用于楼宇对讲，各种出入口门禁控制器，特别适用于各种电控锁，可减少门禁控制器的负荷，节省工程布线，减少故障隐患。设NO/NC输出，可控制各种类型的电锁。设延时控制电路，开锁时间可在（0-15）秒，设开门按钮输入，可直接开启电锁。

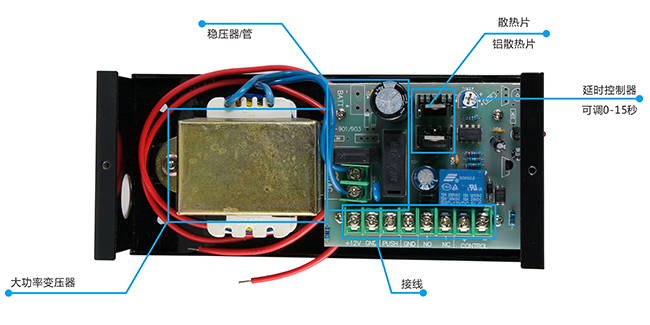

外观介绍：

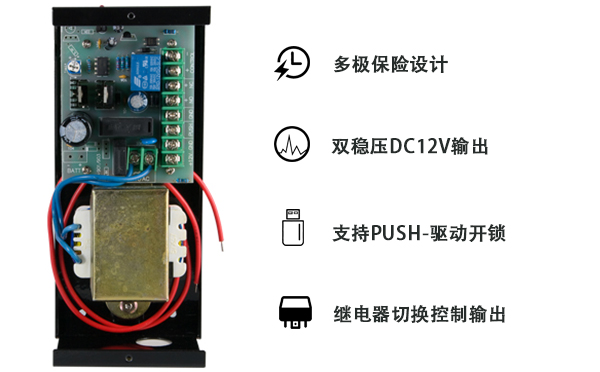

产品特性：

延时控制：延时调整0-15秒，直接开启电锁自动保护功能（注：接电控锁时延时不宜调得过长，否则将烧坏电控锁）。

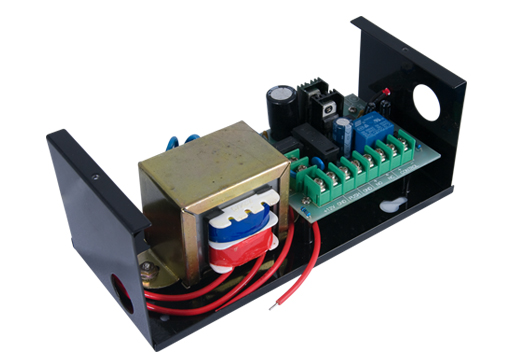

金属外壳：门禁电源控制器有标准的散热排风设计。全金属外壳设计，良好的散热和屏蔽抗干扰特性。



功能介绍：

1、采用多极保险设计；

2、内置双稳压DC12V输出；

3、支持PUSH-驱动开锁；

4、支持继电器切换控制输出；

5、内置可调旋钮电锁延时0-15秒；

6、特制光电隔离输入开锁，支持各种楼宇对讲设备接入；

7、支持两组工作指示灯，工作指示、电池指示。

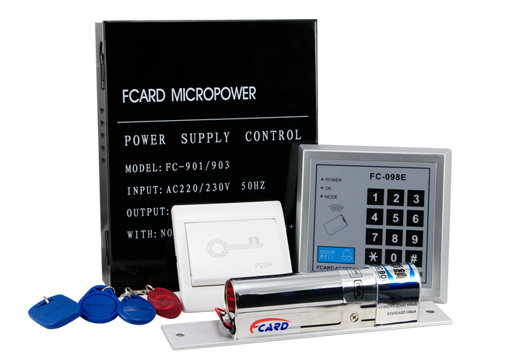

门禁电源箱组合图：

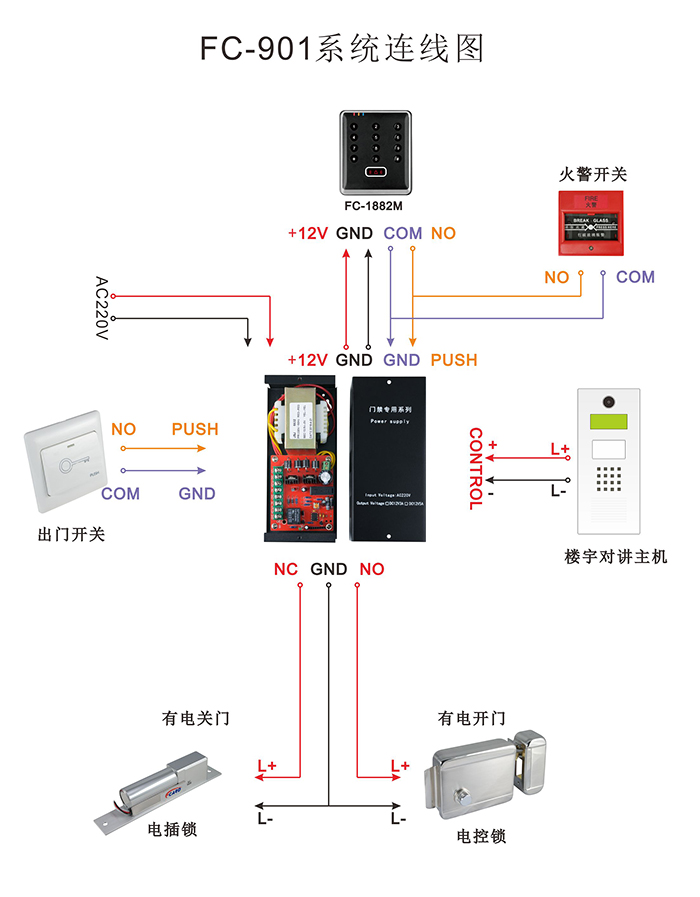

门禁电源系统连线图：
