FC-90 标准读卡模块

FC-90型是一款兼容国际8112读卡模块标准的高性能的专用于EM4100兼容格式ID卡解码的125KHz射频卡读卡模块，FC-90采用超低工作电压工作电路，最低DC3V即可工作，电流小于50MA，采用特定读卡线圈读卡距离最可达0.31米，标准读卡线圈可达到0-180MM，读卡速度小于0.1秒。FC-90内置看门狗电路，有效防止系统死机。支持国际标准WIEGAND26协议输出，支持一组蜂鸣器控制输出、支持一组LED读卡指示灯，简单经济的实现门禁读卡器功能。目前FC-90读卡模块广泛应用于射频读卡器、考勤机、收费机等身份识别系统、防伪系统、互动玩具及生产过程控制等多种无线射频识别（RFID）系统。该读卡模块质量好故障率小于0.02%。

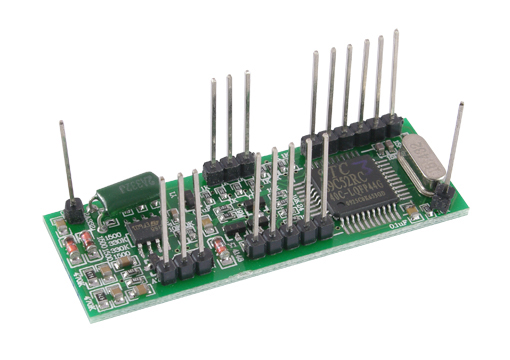

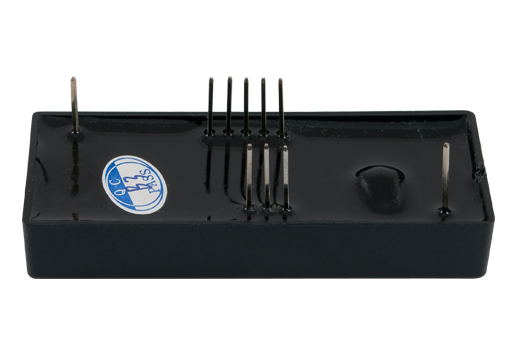

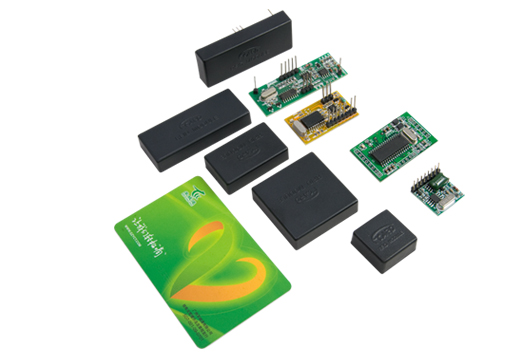

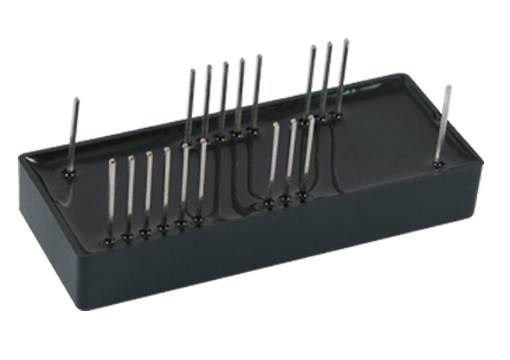

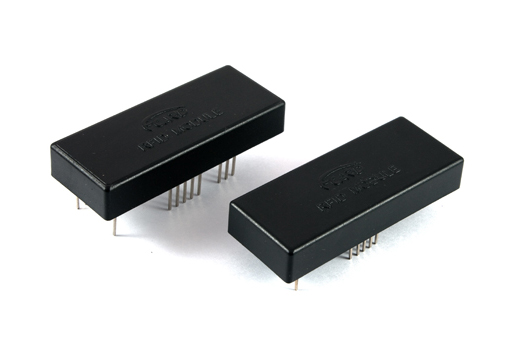

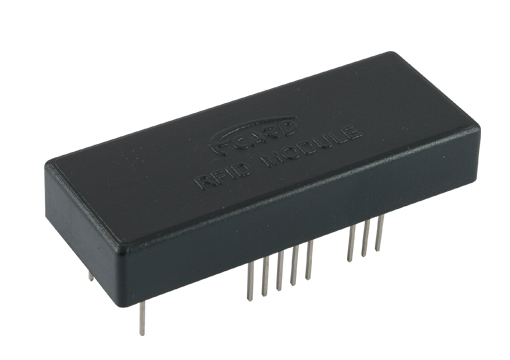

产品图片：

产品特点：

支持外接收发天线；

最远读卡距离达至310mm；

典型解码时间小于50ms；

单电源供电，低功耗设计；

支持韦根（Wiegand26）及ABA接口；

支持EM4100兼容格式ID卡(64Bits,曼彻斯特编码)；

引脚排列与40PIN IC插座兼容；

封装设计适用于恶劣工作环境；

小型封装：长60mm、宽25mm、高10mm。

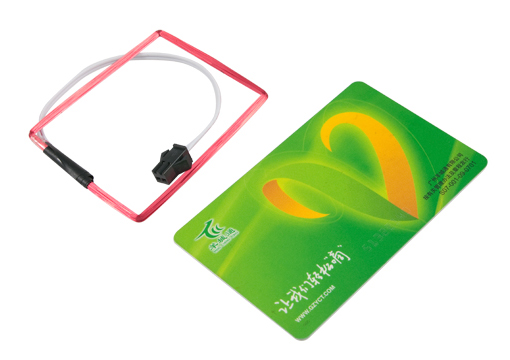

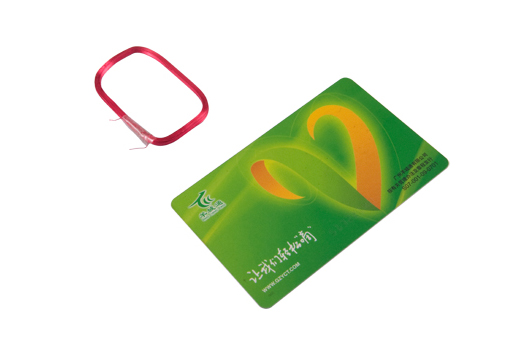

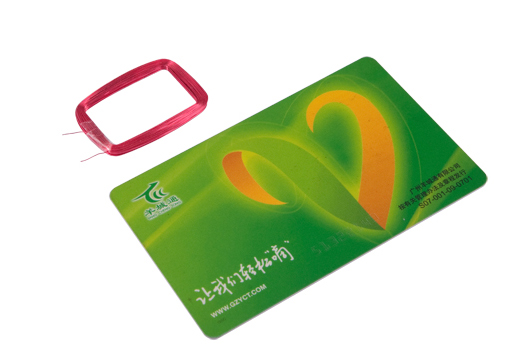

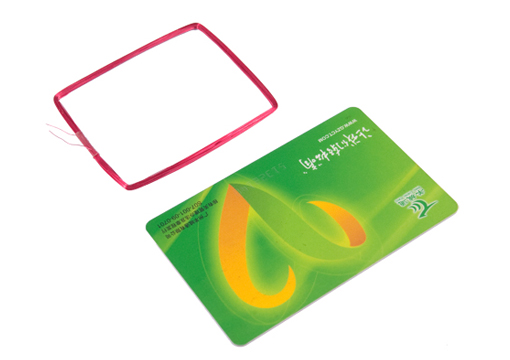

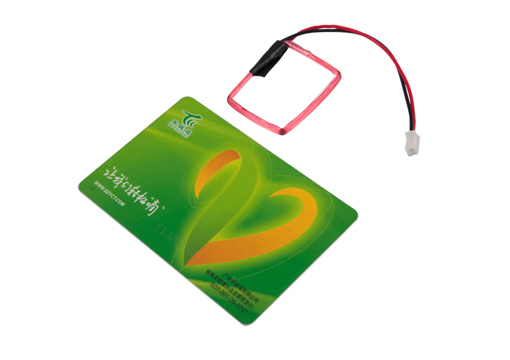

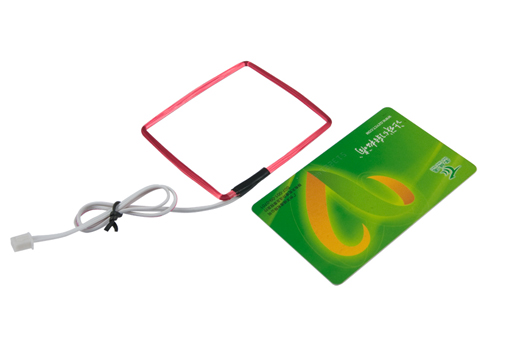

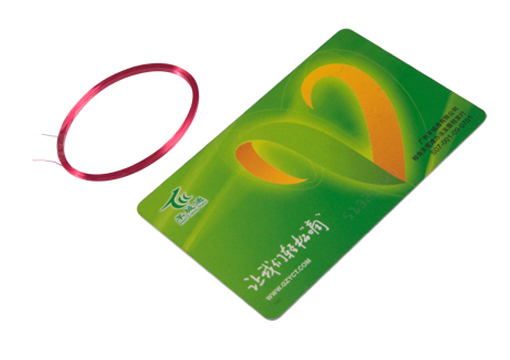

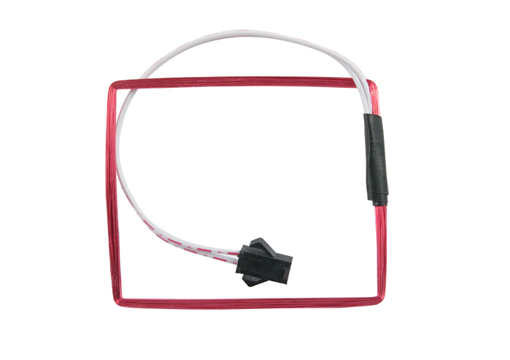

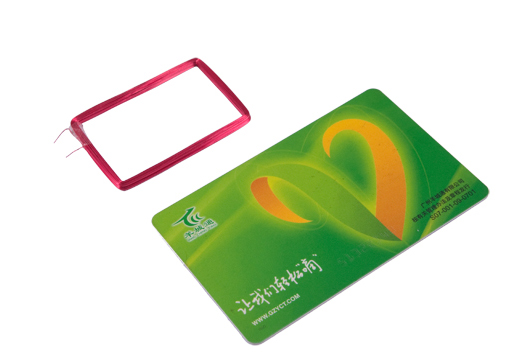

天线的外型：





本公司提供天线形状与大小定制

电源特性：

电源电压：DC 3 - 5 V

工作电流：30 - 50 mA

工作频率: FREQ 100-150 KHZ (标准为125KHz)

有效距离: DIS 0-180 mm （特制天线可达31CM）

解码时间: TDEC 65- 100 ms

工作温度: TOPR 0~+70 ℃

贮藏温度: TSTR  -55~+125 ℃

管脚排列：(采用DIP-40封装格式）

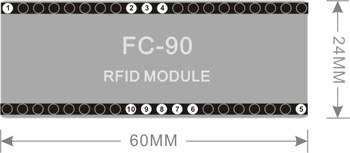

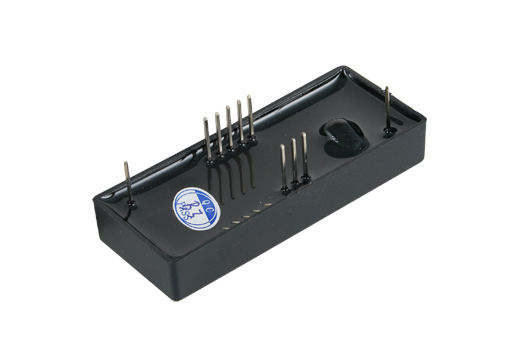

管脚排列图：

1、ANTENNA1 外接天线；

2、BUZ 外设控制蜂鸣器；

3、LED 红色指示灯；

4、SEL WG、ABA输出方式转换；

5、ANTENNA2 外接天线；

6、HOLD(CP) 卡在位或ABA信号保持；

7、WG1(CLK) 、232 韦根数据1输出或ABA时钟输出或TTL232输出；

8、WG0(DATA) 韦根数据0输出或ABA数据输出；

9、GND 地；

10、+5V 正电源。
