FC-80系列微型ID卡读卡模块
FC-80型ID卡读卡模块是广州市英泽电子有限公司的一款高性能的专用于EM4100兼容格式ID卡解码的125KHz射频卡读卡模块,可广泛应用于射频读卡器、考勤机、门禁、收费机等身份识别系统、防伪系统、互动玩具及生产过程控制等多种无线射频识别(RFID)系统。。

FC-80型ID卡读卡模块支持一组蜂鸣器驱动控制输出,在读到卡后,FC-80将驱动该脚。同时FC-80还支持一组LED灯控制输出读到卡后,FC-80将驱动该脚,该两脚可以做为读卡器蜂鸣器与LED控制脚,使该读卡模块容易的实现WG26读卡器功能。

产品介绍

读卡模块

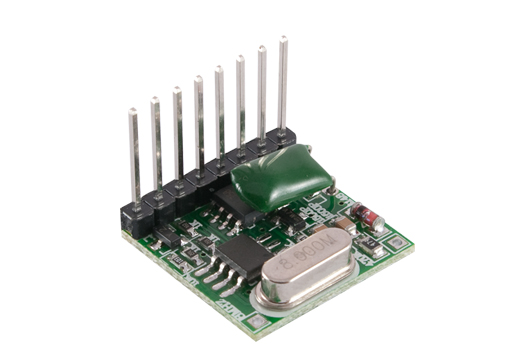

FC-80微型读卡模块


FC-80型ID卡读卡模块是广州市英泽电子有限公司的一款高性能的专用于EM4100兼容格式ID卡解码的125KHz射频卡读卡模块,可广泛应用于射频读卡器、考勤机、门禁、收费机等身份识别系统、防伪系统、互动玩具及生产过程控制等多种无线射频识别(RFID)系统。FC-80型ID卡读卡模块采用微型16位单片机作为处理器,采用双面贴片加工工艺,使其产品整体体积20MM*20MM,但在读卡性能上切并不比其它模块差,读卡速度可在0.05秒内完成。

通过实验测试,该读卡模块采用特定线圈读卡距离可达0.31米,功耗只有30mA,是目前国内外体积小,最新使用的ID卡读卡模块产品。FC-80型ID卡读卡模块支持一组蜂鸣器驱动控制输出,在读到卡后,FC-80将驱动该脚。同时FC-80还支持一组LED灯控制输出读到卡后,FC-80将驱动该脚,该两脚可以做为读卡器蜂鸣器与LED控制脚,使该读卡模块容易的实现WG26读卡器功能。


读卡模块特点:

1、支持外接收发天线;

2、超小型封装;

3、最远作用距离达至310mm;

4、典型解码时间小于100ms;

5、单电源供电,低功耗设计;

6、支持韦根(Wiegand26)接口;

7、支持EM 4100兼容格式ID卡(64Bits,曼彻斯特编码);

8、封装设计适用于恶劣工作环境;

9、支持蜂鸣器驱动控制输出(读卡鸣叫一声);

10、支持LED驱动控制输出(读卡亮灯一次);

11、内置看门狗电路,有效防止系统死机。

读卡模块

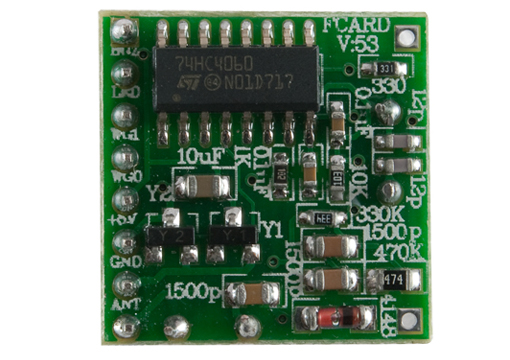

读卡模块正面

技术参数:

1、极限参数

2、规格:(除特别说明,所示规格取自TA=25℃及VCC=+5V工作条件下)

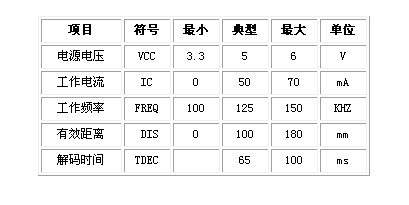

读卡模块技术参数

3、尺寸:(20mm X 20mm X8mm(含塑料外壳后是24mm X 24mm X10mm)

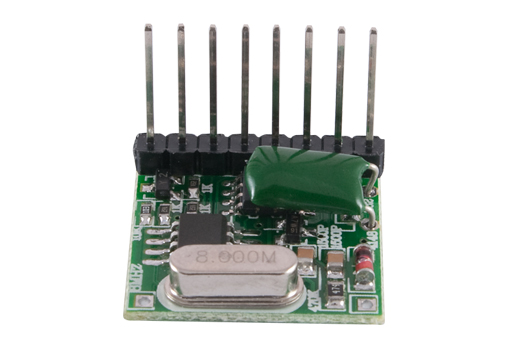

读卡模块的尺寸

第1脚为:BUZ (蜂鸣器驱动脚,输出高电平);

第2脚为:LED (读卡指示灯驱动脚,输出低电平);

第3脚为:WG1(数据输出1);

第4脚为:WG0(数据输出0);

第5脚为:VCC(+5V);

第6脚为:GND;

第7、8脚为:TNA(线圈)。


各种天线的外型:

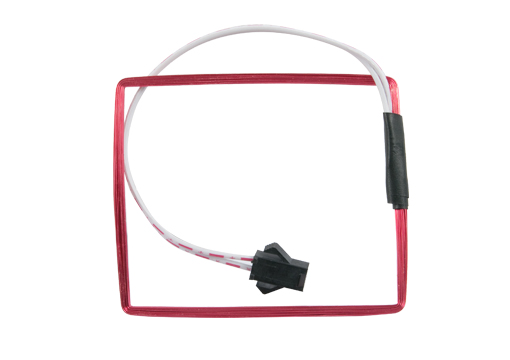

读卡模板的天线








本公司提供天线形状与大小定制
