FC-08T通信转换器
FC-08T是一款多功能通信转换器(具有:RS232转RS485,TCP/IP转RS485,TCP/转RS232,RS485中继器等功能)。

FC-08T通信转换器支持RS232转RS485,TCP/IP转RS485,TCP/IP转RS232等数据转换功能外,还支持RS485信号放大(中继器)功能,使设备之间通信距离更远。

产品介绍

通信转换器

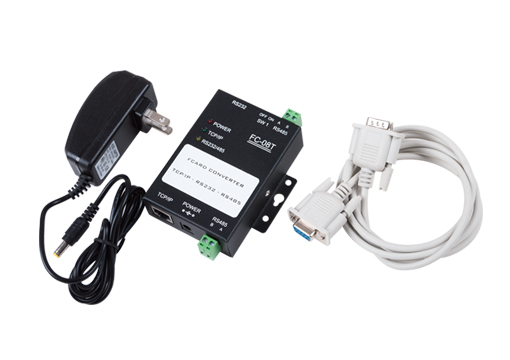

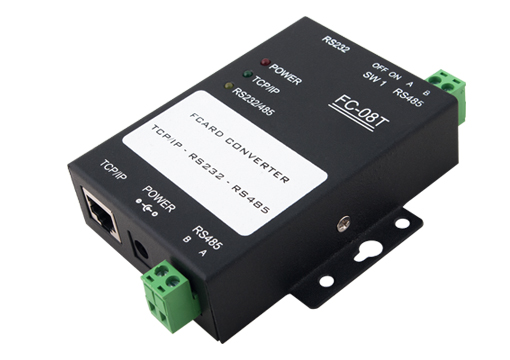

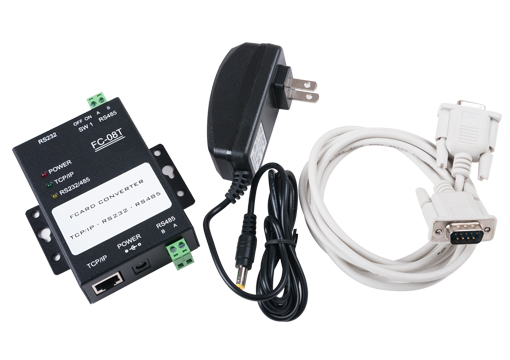

FC-08T多功能通信转换器

FC-08T是一款多功能通信转换器(具有:RS232转RS485,TCP/IP转RS485,TCP/转RS232,RS485中继器等功能)。本产品是广州英泽电子有限公司为了加强一卡通系统,设备与设备通信、设备与计算机通信、设备接入TCP/IP网络通信等信号之间的转换而设计。

通过安装数据转换管理软件,可以将FC-08T通信转换器虚拟成计算机的一个COM口,使您的系统可以通过TCP/IP线路与原先支持RS232或RS485的设备进行连接通信(FC-08T作为TCP/IP与RS232或RS458中间数据转换),从而实现无需修改管理软件的情况下实现接入TCP/IP网络与设备进行连接通信。

该数据通信转换器能够将单端的RS232信息透明的转换为平衡差分的RS485或TCP/IP信号,同时具有自动识别RS485信号的功能,无需人工调拔。RS485转换器连接可实现点到点,点到多点连接。点到多点连接时可连接128个RS485设备。本转换器是户外扩展系统的最好选择!

FC-08T通信转换器支持RS232转RS485,TCP/IP转RS485,TCP/IP转RS232等数据转换功能外,还支持RS485信号放大(中继器)功能,使设备之间通信距离更远。

我司生产的FC-08T系列产品分为两个型号,标准(不支持TCP/IP)与支持TCP/IP型两个型号,在购买时请留意。

产品参数

尺    寸:115mm×85mm×27mm
外接电源:电压9V-12V、电流 〈 100mA
使用环境:-10˚C-50˚C、相对湿度5%-95%。
接口特性:兼容EIA的RS232C/RS485标准、10MTCP/IP
传输速率:300-256000BPS可调
传输介质:RS232/485专用屏蔽线、TCP/IP五类网线

传输距离:RS232(〉15米)、TCP/IP(〉100米)、RS485(〉1200米)
保护等级:RS485接口支持、600W浪涌保护、15KV静电保护、隔离电压3500V
电气接口:RS232C接口(DB母型)、RS485接口(二位接线端子)、TCP/IP接口(RJ45端子

设备接线:

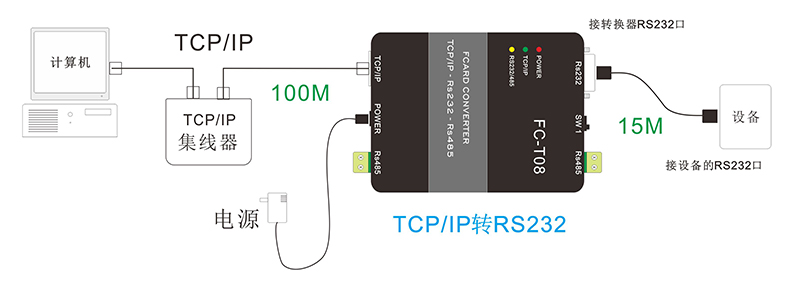

TCP/IP转RS232通信方式:

通信转换器

建议TCP/IP通信距离在100米内,采用TCP/IP五类网线连接,RS232与FC-08T连接时采用DB9母型接口,该接口第三世界针为TX脚,第3针为RX脚,第5针为GND(地),RS232与设备通信距离建议在15米内。在VSM管理软件量可以设置RS232通信波特率,请选择与原来系统一致的通信波特率。

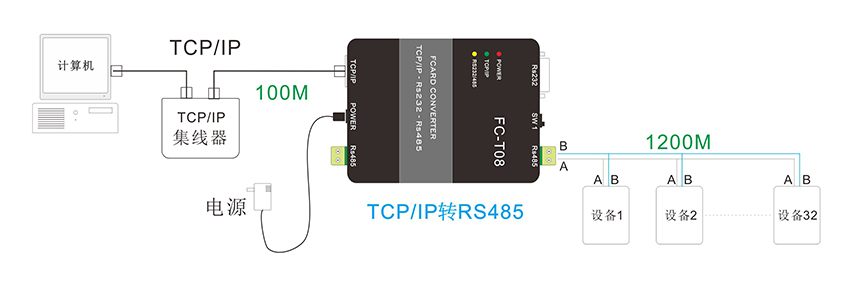

TCP/IP转RS485通信方式:

通信转换器通信方式

水晶头制作时、采用(橙白、橙、绿白、蓝、蓝白、绿、棕白、棕)排列形式,两头制作方式一致。RS485总线连接设备数量建议整体长度在1200米内,如果设备多的时候,整个通信距离应考虑更短一些,设备数量决定通信有效距离。RS485总线连接设备数量建议在32台以内,如果使用的设备RS485电路设计电阻值很小,建议RS485总线上的连接数量应更少一些。

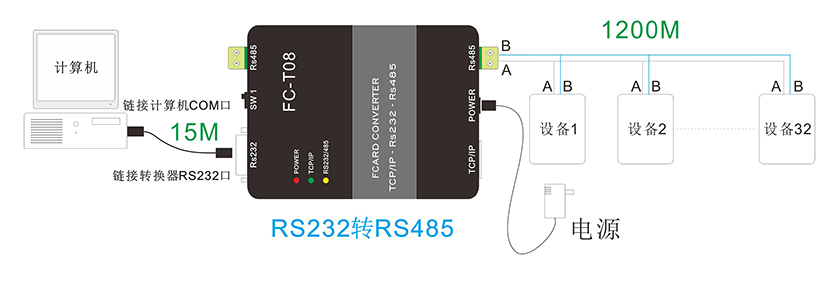

RS232转RS485通信方式:

通信转换器RS232转RS485

RS232转换RS485时应注意是与RS232对面的RS485进行通信,而不是与同一边的RS485进行通信,RS232与RS485通信采用自适应波特率方式,无需人为调。连接RS485线路,请留意A\B两条通信线,请勿接反,如果RS485总线有一个或多个设备A与B有接反,黄色指示灯将一直亮着,并导致无法通信。(注:有些设备A用+、R+、RX+等来表示、B用-、R-、RX-等来表示)

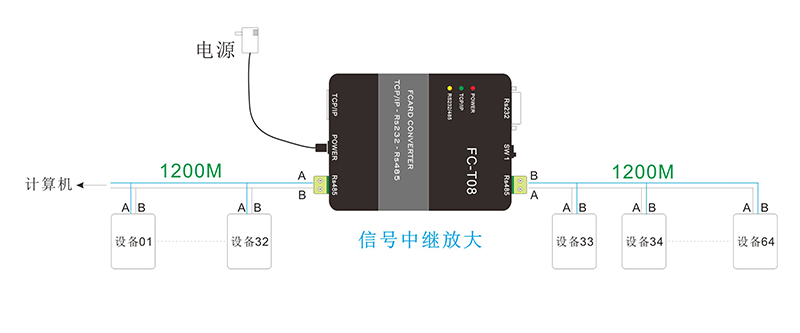

RS485转RS485中继器通信方式:

通信转换器中继器方式

有时候RS485总线因通信距离过长或者连接的设备太多,导致无法正常通信,这个时候,我们需要延长RS485总线性能,FC-08T支持RS485中继器功能,可以将RS485通信距离再延长1200米,使连接设备更多,通信距离更长。在连接时需要留意A线与B线,请勿接错,接错会导致整个系统无法正常通信。

软件操作:

搜索与设置FC-08T参数:

通信转换器设置

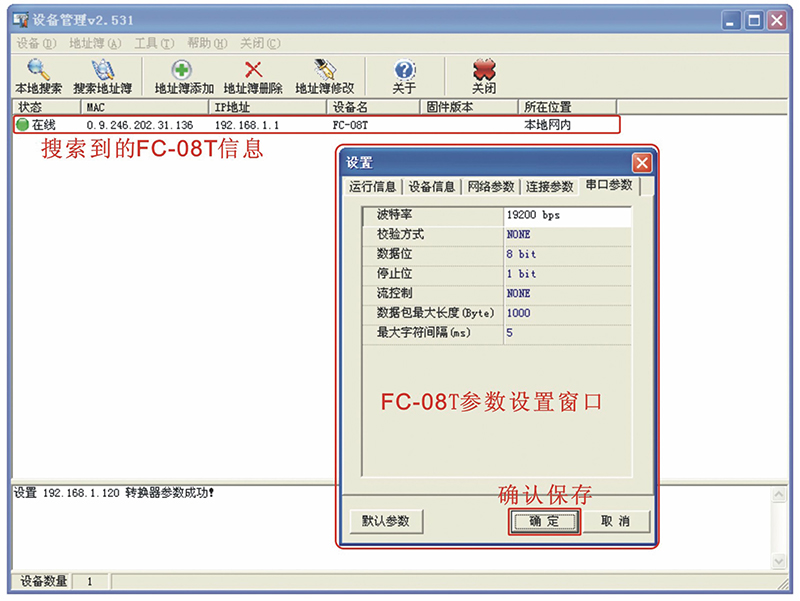

 设备搜索管理:

通信转换器搜索管理

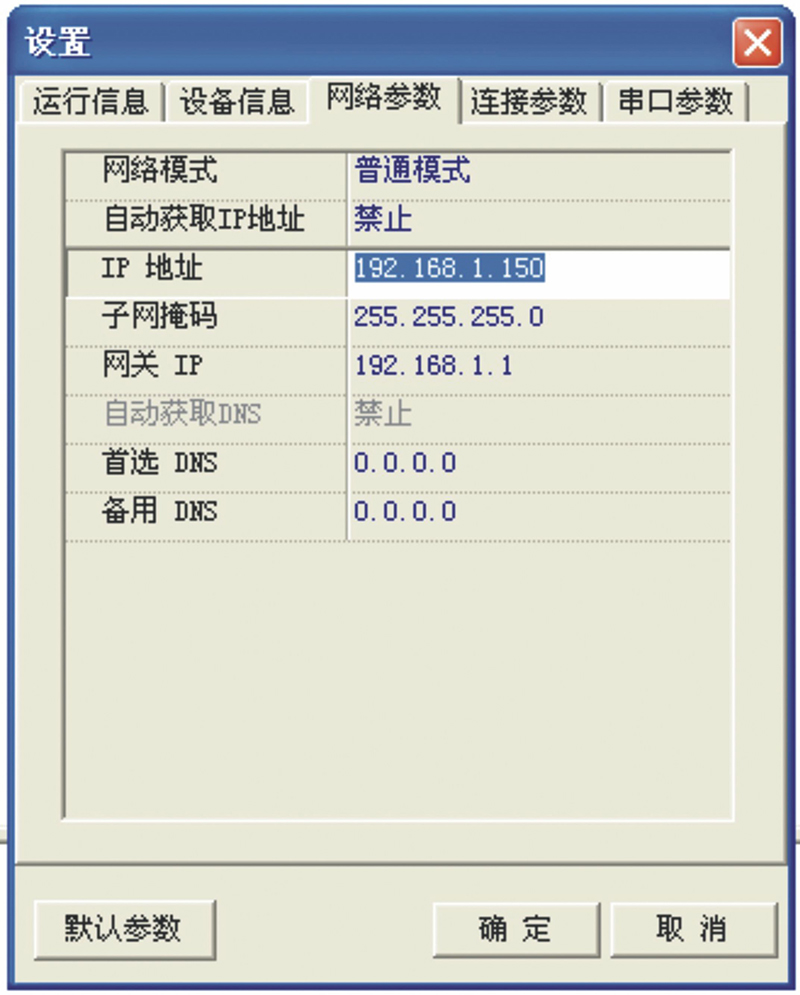

参数设置:

通信转换器设置参数

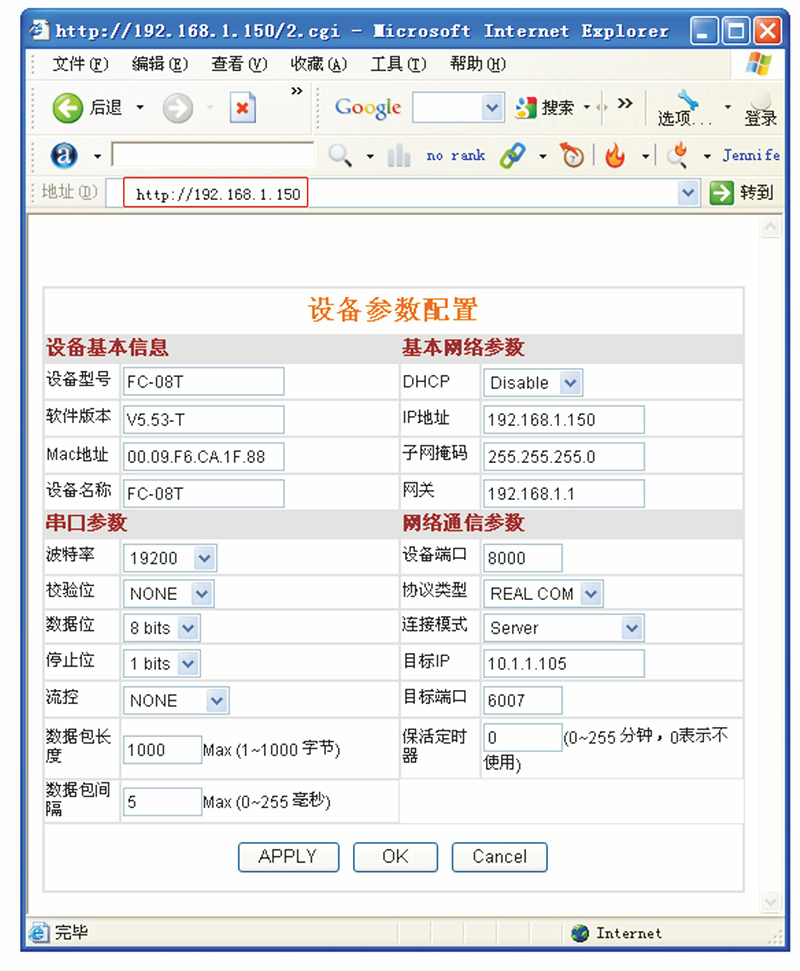

IE页面设置参数

安装好FC-VSM软件后,点击“设备配置工具”,搜索到FC-08T,双击进行参数设置,根据您使用的原系统要求设置好参数“确认”保存。(需要设置的转换器参数,请参考你原系统通信要求来对应设置,否则将无法正常与你的设备连接通信),如果知道FC-08T 的IP地址,可通过IE浏览器,直接输入IP地址登录设置界面,进行参数设置。(FC-08T出厂默认IP地址:192.168.1.150)

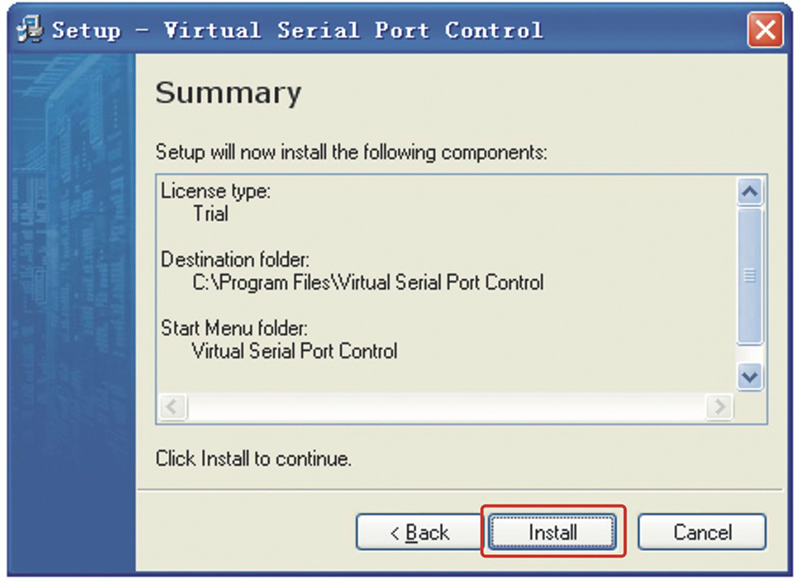

安装驱动:

通信转换器安装驱动

通信转换器安装驱动

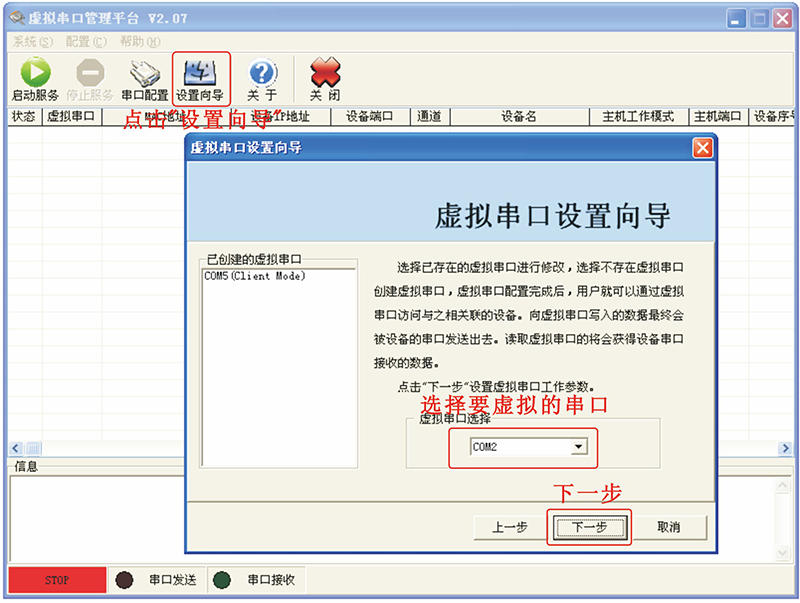

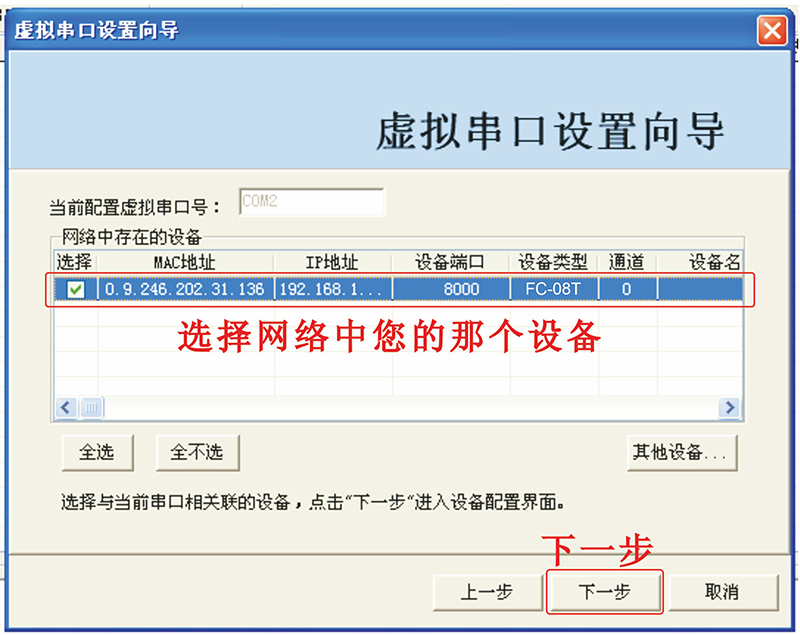

虚拟串口:

通信转换器虚拟串口

  安装好FC-VSM软件后:

(1)点击驱动程序安装,建立出虚拟串口。

(2)然后再运行“虚拟串口管理”

(3)点击设备向导,

(4)建立要虚拟的串口,然后下一步

(5)选择客户端模式、然后下一步

(6)选中网络中的FC-08T设备、然后下一步,再下一步,确认“结束”。软件将自动虚拟出一个串口,便可以通过原来设备管理软件使用该串口与设备进行联网通信。

RS485总线特点:

1、RS-485的电气特性:逻辑“1”以两线间的电压差为+(2~6)V表示;逻辑“0”以两线间的电压差为-(2~6)V表示。接口信号电平比RS-232-C降低了,就不易损坏接口电路的芯片, 且该电平与TTL电平兼容,可方便与TTL 电路连接。

2、RS-485的数据最高传输速率为10Mbps 。

3、RS-485接口是采用平衡驱动器和差分接收器的组合,抗共模干扰能力增强,即抗噪声干扰性好。 4、RS-485最大的通信距离约为1200m,最大传输速率为10Mb/S,传输速率与传输距离成反比,在100Kb/S的传输速率下,才可以达到最大的通信距离,如果需传输更长的距离,需要加485中继器。RS-485总线一般最大支持32个节点,如果使用特制的485芯片,可以到128个或者256个节点,最大的可以支持到400个节点。
