网吧门禁系统方案
2017-02-20 16:20


第一章、网吧出入管理系统总述

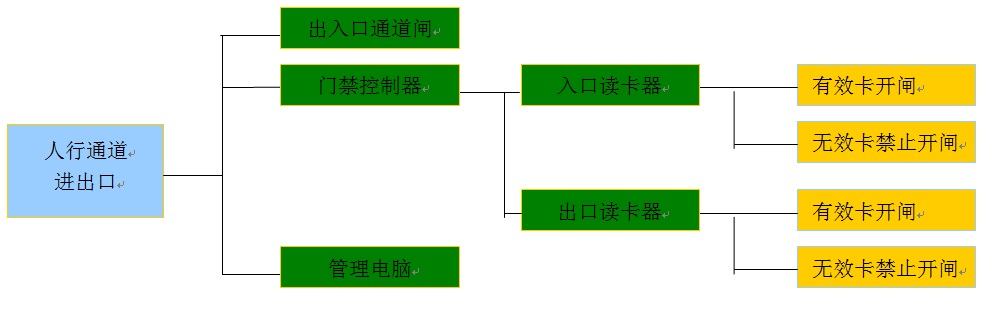

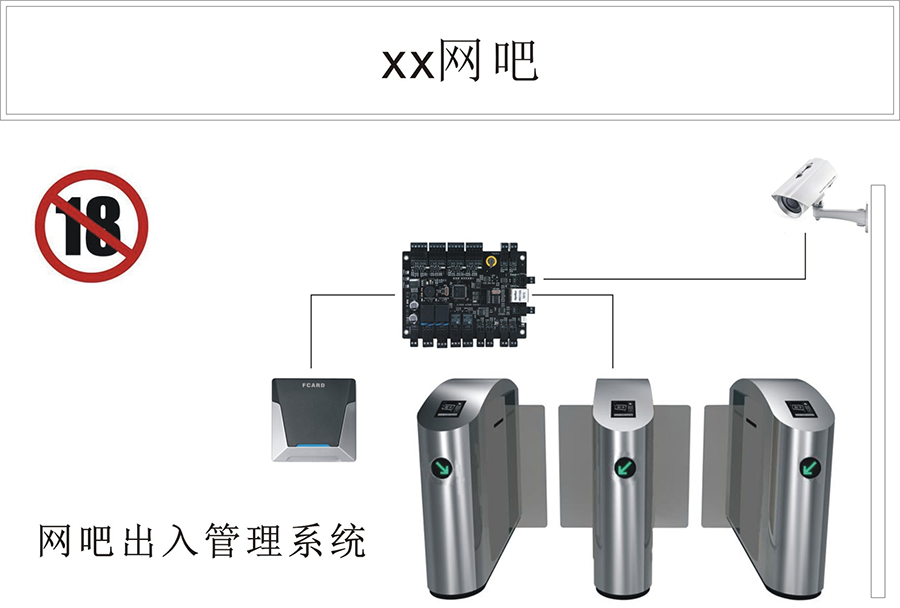

网吧出入管理系统结构图

网吧出入管理系统是一个以居民二代身份证、三代身份证为出入场所凭证的人行通道出入管理系统,该系统将先进的身份证识别技术和软件管理相结合,通过门禁控制器与网络高清摄像头的读卡拍照识别,对进入网吧的人员进行筛选、登记及管理。

随着社会的进步与发展,人们的生活方式也发生着日新月异的变化,新式网吧(即网咖)成为了越来越多人休闲娱乐的公共场所。长期以来,网吧都是全开放的公共场所,各式各样的人员都可以随意进出,人流复杂的传统网吧与新式网咖的安全管理问题随之成为了公众关注的焦点。网吧盗窃、吸毒、一人登记多人上网,厕所内“牛皮藓”广告,未成年人非法上网已成为网吧行业的顽疾,一些网吧更是成为“流浪者之家”,这给网吧管理者带来了极大的不便和极大的困扰。为了改变这种现状,智能化的网吧出入安全管理系统顺应而生。这项高科技产物不仅有效的解决了未成年人非法上网的问题,限制了无身份证人员、非上网闲杂人物、企图作案人员进入网吧,杜绝了无业人员到网吧睡觉等现象,有效的降低了网吧盗窃犯罪率,还大大的改善了网吧上的上网环境,提高了管理效率,实现了网吧管理者满意,消费者安心,公安机关放心的多方共赢的局面。

在网吧出入安全管理系统中,进入网吧的人员首先进入网吧收银台,利用身份证开通有效上网账号,然后一证一人手持身份证进入网吧通道管理系统。持证者将身份证放在出入口通道闸的感应区掠过,读卡器感应到身份证后,判断身份证的有效性。对于有效的身份证,人行通道闸的闸门自动打开,并将相应的数据存入数据库中。若持无效的身份证,则读卡无效,通道闸将无动作,不予通行。同时网吧出入管理系统具有强大的数据处理功能,可以完成各种参数的设置,数据的收集和统计,并能够打印有效的统计报表。

第二章、本方案设计依据

《大楼通信综合布线系统》(UD/T926)邮电部1997

《建筑智能化系统工程部设计管理暂定行规》建设部1997

《火灾自动报警系统工程设计规范》国家计委1988

《建筑与建筑群综合布线系统工程施工及验收规范》(GB/T50312-2000)

《智能建筑工程质量验收规范》GB50339-2003

《安全防范工程技术规范》(GB50348-2004)

《高层民用建筑设计防火规范》(GB50045-95)

《智能建筑设计标准》(GB/T 50314-2006)

《入侵报警系统工程技术规范》(GB 50394-2007)

《综合布线系统工程设计规范》(GB 50311-2007)

《出入口控制系统工程技术规范》(GB 50396-2007)

《民用建筑电气设计规范》(JGJ 16-2008)

《中国电气装置安装工程施工及验收规范》(GBJ232—82)

《低压配电装置及线路设计规范》(GBJ54—83)

《商用建筑物布线标准》(EIA/TIA 568A/568B)

《电气装置安装工程施工及验收规范》( GBJ232-82)

《信息技术-用户建筑综合布线》(ISO/IEC 11801)

《电子计算机机房设计规范》(GB50174-08)

《社会公共安全技术防范管理暂行办法》

第三章系统设计原则及目标

3.1)设计原则

根据我们对本项目需求的理解,本方案设计目标如下:

共2个人员进出通道,设计为摆闸系统,每个通道共需要2台单机芯摆闸和1台双机芯摆闸。

整个系统采取TCP/IP联网方式,各进出口联网,中心管理。

系统设计需考虑未来扩展成一卡通系统的可能性,如果采用一张统一的IC/ID卡就可以实现门禁、消费与停车场等统一管理管理。

系统支持二次开发,实现多系统数据接入与送出,可以满足与公安部门联动传送异常人员数据。

3.2)系统设计目标

(1)禁止未成年进出网吧

(2)身份证读卡进出网吧(一人一证,杜绝一身份证多人进入)

(3)读卡自动拍照留底,实时查询。

(4)系统设计符合国家及人员通行管理及安全标准。

(5)系统拓扑采用流行的人员进出管理模式。

(6)高安全性:区别于国外的设计,系统更多地考虑了我国的国情,着重加强了人员通过的安全性。

(7)采用计算机网络TCP/IP管理,脱机运行,网络扩展性强。

(8)采用标准的工业控制系统结构,可根据用户的不同要求组织不同系统的配置,方便灵活。

(9)智能通道闸打开或关闭带红绿灯提示。

(10)人员通行速度平均35人/分钟(正常),开闸反应时间:0.2秒(开到位0.8秒)。

(11)提供黑名单管理功能,当被网吧列为黑名单的身份证读卡时,闸机将不予通行,并给以语音报警提示。

杜绝未成年人进入


身份证识别进入

出入自动拍照

3.3)网吧摆闸安装图

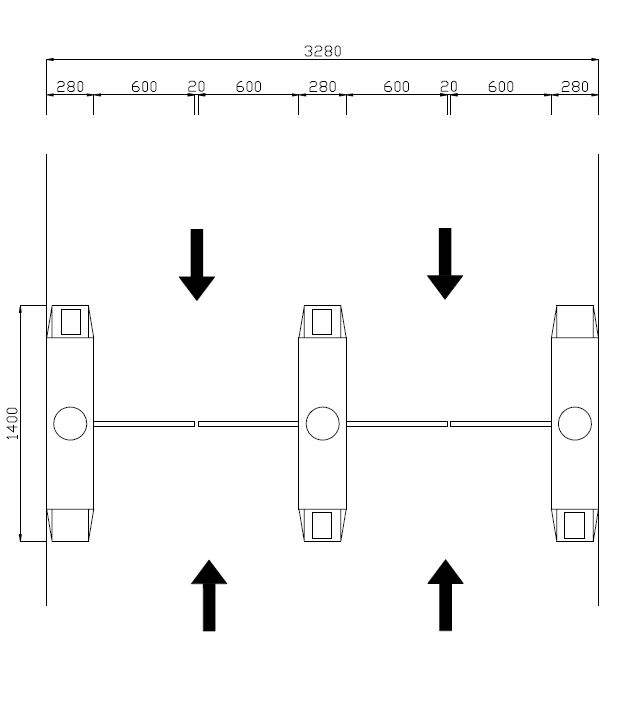

通道与闸机安装位置尺寸图

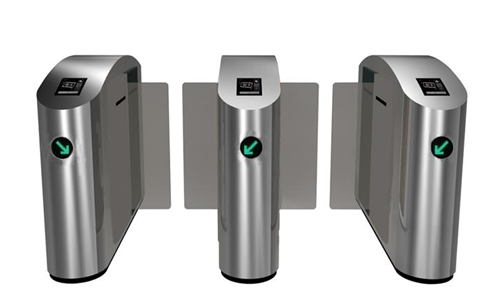

常用通道闸机图片

第四章、系统功能概述及主要特性

4.1)网吧出入管理系统具有以下的详细特点

使用方便快捷

系统灵敏可靠

设备安全耐用

能准确地区分身份证件的有效性。

准确记录身份证件的进出情况。

中央管理,方便快捷。

自动化设计,人员出入快速,提高档次和效率。

节约管理人员的费用支出,提高工作效率和经济效益。

4.2)系统基本功能及特点

▶读卡器拍照功能:当持身份证读卡时,安装好的网络高清摄像头会瞬间抓拍读卡动作,以便日后查看刷卡记录,可查询是否为本人持有效身份证于某个时间点进入了该网吧

▶一证一人:本系统只支持合法身份证进出,其他类型的卡片禁止通行。当刷一张身份证,两人通行时,系统会有语音报警提示,提醒安保人员注意。

▶反潜回防尾随功能:当进入网吧的人员,未经出闸,将身份证伸出给他人再次刷卡进闸时,系统会提示请先出闸,并不予通行。当未刷身份证进入网吧的人员,刷身份证想要离开网吧时,系统将不予通行,并语音报警提醒安保人员注意。

▶消防联动报警功能:当火灾有消防联动报警功能时,通道闸机将自动转为常开模式,确保人员安全撤离。

▶匪警联动报警功能:当启动匪警联动报警功能时,通道闸机将自动转为常闭模式,防止盗贼趁乱逃离。

▶黑名单报警功能:当被网吧列为黑名单的身份证读卡时,闸机将不予通行,并语音报警提示,提醒安保人员注意。

▶数据报表功能:网吧管理员可以根据需要制定周报表或月报表,对数据进行统计、分析、汇总、及打印。

4.3)主要特性

选用广州市英泽电子有限公司“网吧出入管理系统“主要优点为:

4.3.1)树立网吧的全新形象

现代化的高科技产品的使用,一定会建立网吧的高大上形象,提升网吧的公信力。我们选用目前最先进的无障碍型摆闸,该新式摆闸采用红外或微波探测,可随时对闸机工作状态、人行位置进行跟踪,通过内部微型计算机运算,灵活控制通道运转。当有人需通过进入或出场时,通过身份自动识别,计算机给以通行,并开始跟踪人员位置,由闸机内部微型计算机控制,做到身份合格给以通行/相反不给通过并且报警提示,当人员走过时,计算机会自动识别是否为一个人通过,如果是两个人闸机将报警提示,人员通过闸机时闸机内部微型计算机会自动判断位置,当人员过通闸板后,闸机自动关闭。自动控制管理系统,无论从产品的造型方面,还是自动控制所带来的先进性及管理的科学性,都将会给网吧管理树立起良好的形象,使使用我们这套系统的网吧成为同行管理的楷模。

4.3.2)杜绝未成年人员进入

采用身份证读卡进入,杜绝未成年人员进入,满足中国相关规定,杜绝未成年人员进入产生的影响。

4.3.3)安全管理

一卡(身份证)一人,资料存档。采用自动控制管理系统后,用户均在电脑中记录了相应的资料,进出记录也可随时查询。可以设置黑名单,一旦列入黑名单,将不在有权限通行,有效的将网吧顽劣分子拒绝在外,大大降低了网吧犯罪率,提供了一个安全的上网环境。

4.3.4)防伪性高

二代、三代身份证技术含量高,保密性极强,加密独特,具有唯一性,不容易仿造

4.3.5)耐用可靠

根据多年设计、安装人行通道管理系统的实际经验,我们设计的网吧出入人行通道系统在设备选型上采用了全不锈钢设计,整体更加坚固耐用。选用适合各种安装环境的耐用可靠设备,易安装固定,稳固可靠。在软件和系统设计上提供了一套最严格、最先进、易用、便于维护和运行可靠的管理系统;既降低操作成本,提高经济效益和减轻劳动强度,又提高工作效率的现代化管理系统。

4.4)软件部分主要功能

1、软件在线升级:我公司不定期更新软件功能,用户可自行远程升级管理软件,享受增值服务。

2、道闸常开常闭设置:根据突发状况,可选择开闸模式,有效管理网吧状况。

3、系统记录:上电开机记录、温度过高过低记录、电压过高过低记录、不稳定复位记录、读卡器线路异常记录、设备格式化记录等等。有效记录了每个门禁控制器的运行情况。

4、防探测锁定:即拿模拟身份证(卡号)的探测机器来探测读卡器,那么闸机控制器将自动自我锁定,并提示给软件。

5、数据自动修复功能:当提取数据的电脑损坏或记录丢失时,可通过硬件数据修复来找回读卡记录等数据。

6、时钟自我修正:任何时钟都有一定误差,而为了让时间更准确,那么我们就要通过每天自动修正误差来实现,使误差更小。

第五章、系统的构成与设计

5.1)系统拓扑结构图

网吧出入管理系统可以采用各种网络拓扑结构,服务器与管理工作站既可以以局域网(LAN)形式联接也可以通过广域网对出入口通道闸机进行管理;简洁,投入使用快,系统稳定性好。投资回报率最高。其拓扑结构方框图如下所示:

【注:】管理控制中心的PC机的配置方法

1、工作站建议配置:CD2.66G/512M/80G

(最低配置:P41.0G/128M/10G)

2、服务器建议配置:P43.0G/1G/120G

第六章、系统设备与简介

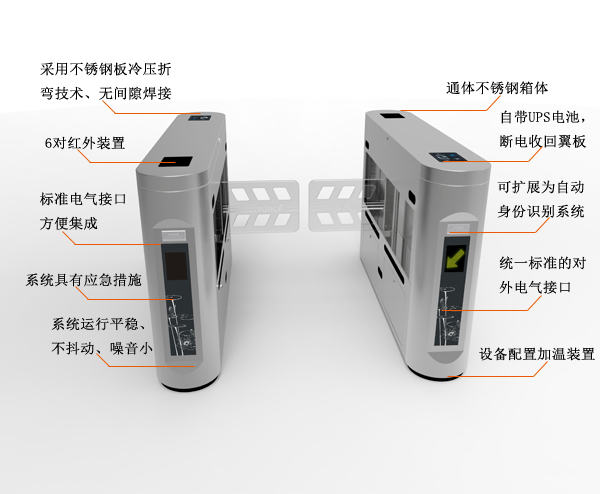

6.1)网吧通道摆闸

6.1.1)系统介绍

网吧通道摆闸是我公司自行开发、研制、生产的智能通道管理设备,将机械、电子、微处理器控制及各种读写技术有机地融为一体,整个产品外形采用不锈钢板冲压成型,造型美观大方,防锈、耐用,且系统对外采用标准电气接口。适用于单向或双向控制人流以及电动车、自行车车流的进出口通道,如政府、学校、医院、银行、会所、俱乐部、车站、码头、企事业单位、小区等,此方案特选用于人流出入复杂的网吧系统。

6.1.2)系统功能

1. 设计合理可靠,噪声小,运行平稳,使用寿命长;

2. 摆臂打开速度可进行设置,满足不同场合的要求;

3. 具有故障自检及报警提示功能,方便用户的维护及使用;

4. 具有多种工作模式可供选择,即可双向读卡也可一边读卡、另一方向禁行;一边读卡或另方向自由通行;

5. 防夹、防碰伤功能,在摆臂复位的过程中遇阻时,在规定的时间内电机自动停止工作,默认延时后再次复位(直到复位为止),且力度很小(≤2Kg);

6. 防冲功能,在没有接收到开闸信号时,摆臂自动锁死;

7. 摆臂同步可调(针对双摆情况);

8. 具有自动复位功能,开闸后,在规定的时间内未通行时,系统将自动取消用户的此次通行的权限;

9. 防尾随,防止一次过多人的非允许情况;

10. 具有自动复位功能,即获得过闸权限后,在设定的时间内没有过闸,摆闸自动取消本次权限,恢复到初始状态;

11. 防水、防晒、耐寒、耐高温;

12. 采用了独特的传动系统,使闸机在零位锁定、解锁更加准确、可靠;

13. 可与其他类型通道产品配合使用;

14. 可一键切换工作模式;

15. 可根据要求扩展通行模式。

6.1.3)技术参数

1.电源电压:AC220V±10% 50HZ

2.驱动电机:50W/24V。

3.电机转速:1600转/分

4.工作环境温度:-15℃~ 60℃

5.相对湿度:相对湿度≤90%、不凝露。

6.输入接口:12V电平信号或脉宽>100ms的12V脉冲信号,驱动电流>10mA。

7 摆臂长:600mm

8.最大通道宽:≤1200mm

9.通行速度:35人/分钟(常开模式);25人/分钟(常闭模式)。

10.箱体材料:不锈钢

11.尺寸:280*1200*1400mm

6.2)网吧通道控制器

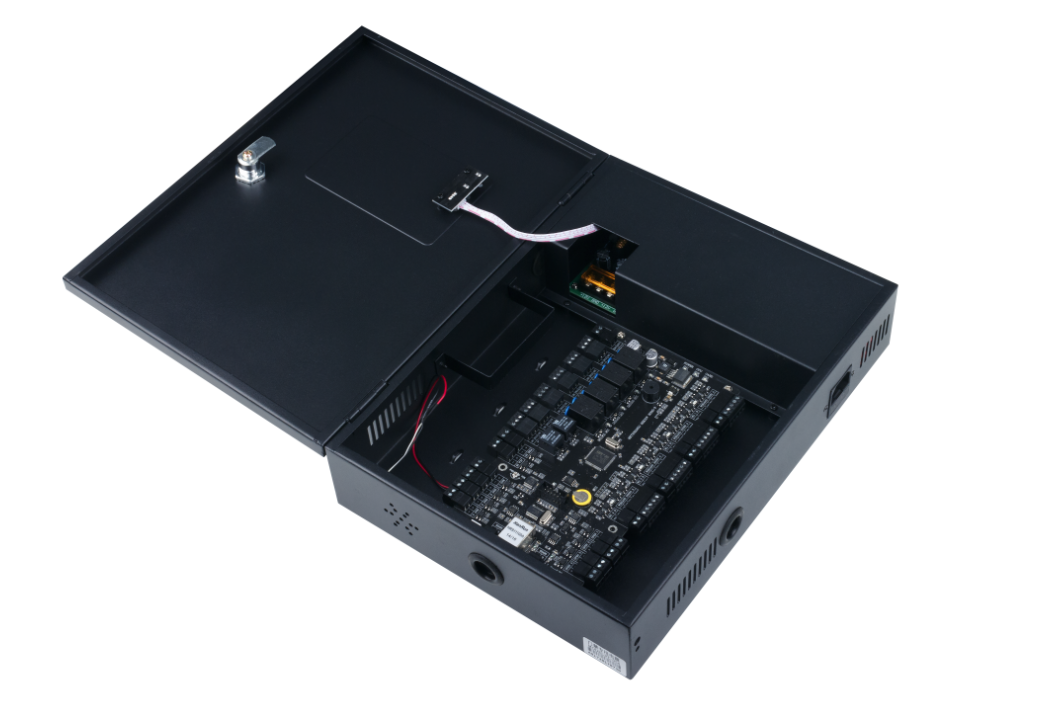

外挂机型

6.2.1)系统介绍

英泽电子网吧出入管理系统控制器选用FCARD最新研发设计8900系列控制器。该系列控制器采用最新网络32位超强处理器,直接支持TCP/IP通信,无须再加网络芯片或模块,直接进入网络交换数据,通信速度更快。(通过提取25万条记录来做比较,FC-8900系列门禁控制器通信速度比其它品牌同类产品的快41.5倍。支持管理2个通道、支持每个通道各两组读卡器(共4组),支持15.6万卡与25万记录(可扩充),支持汉语语音提示,内部带有温度感应器、内部带有电压检测、支持火警接入与输出、支持匪警接入与输出、支持毒气输入与输出、支持1路防盗报警、支持二组门磁(带智能破门监测)、支持二组出门开关、所有输入均带光耦隔离、支持二组电锁控制输出(NO/NC)、支持多机同时连接通信、智能远程升级、支持网页设置部分参数。

6.2.2)系统功能

1.读卡拍照功能

通过读卡拍照监控联动管理,可以在软件界面查询是否是本人拿着相应的身份证单独一个在某个特定的时间点通过了网吧的道闸出入口,利于提高管理的精确性。

2.语音提示指引功能

对于不同的操作行为,本系统都具有相对应的语音提示,例如,合法卡刷卡开门,语音喇叭会自动播报“谢谢”,非法卡读卡,则播报“该卡未注册”,以引起相关保安人员的注意。

3.实时监控功能

网吧内所有通道的状态和行为,都可实时反映于控制室的电脑中,如道闸打开/关闭的状态,哪个人、什么时间、什么地点等。

4.数据存储

制器的信息可以上传到控制计算机进行存储。(在脱机情况下,门禁控制器能保存数据200000条信息;在掉电的情况下,数据能保持10年)

5.高度自检功能

系统可通过管理软件对任意的门点进行远程设备状态自检,随时自行监测环境温度、输入电压稳定监测、运行稳定情况检测,降低人员维护成本,提高整体效力,是一款高性能、安全可靠的智能门禁控制器。

6.消防联动功能

控制器具备了报警输出和消防输入的接线端口。系统可通过消防驱动开关对系统启动消防联动功能,当楼层消防有消防告警时FC-8900自动将道闸打开,让人员方便疏散。消防关闭时自动恢复运转。并可以启动消防警笛和存储记录消防报警记录的时间。

7.通信加密数据功能

设备和软件之间的通信进行数据加密,新采用的数据加密算法,让通信整个过程受到保护,系统更加安全。

6.2.3)技术参数

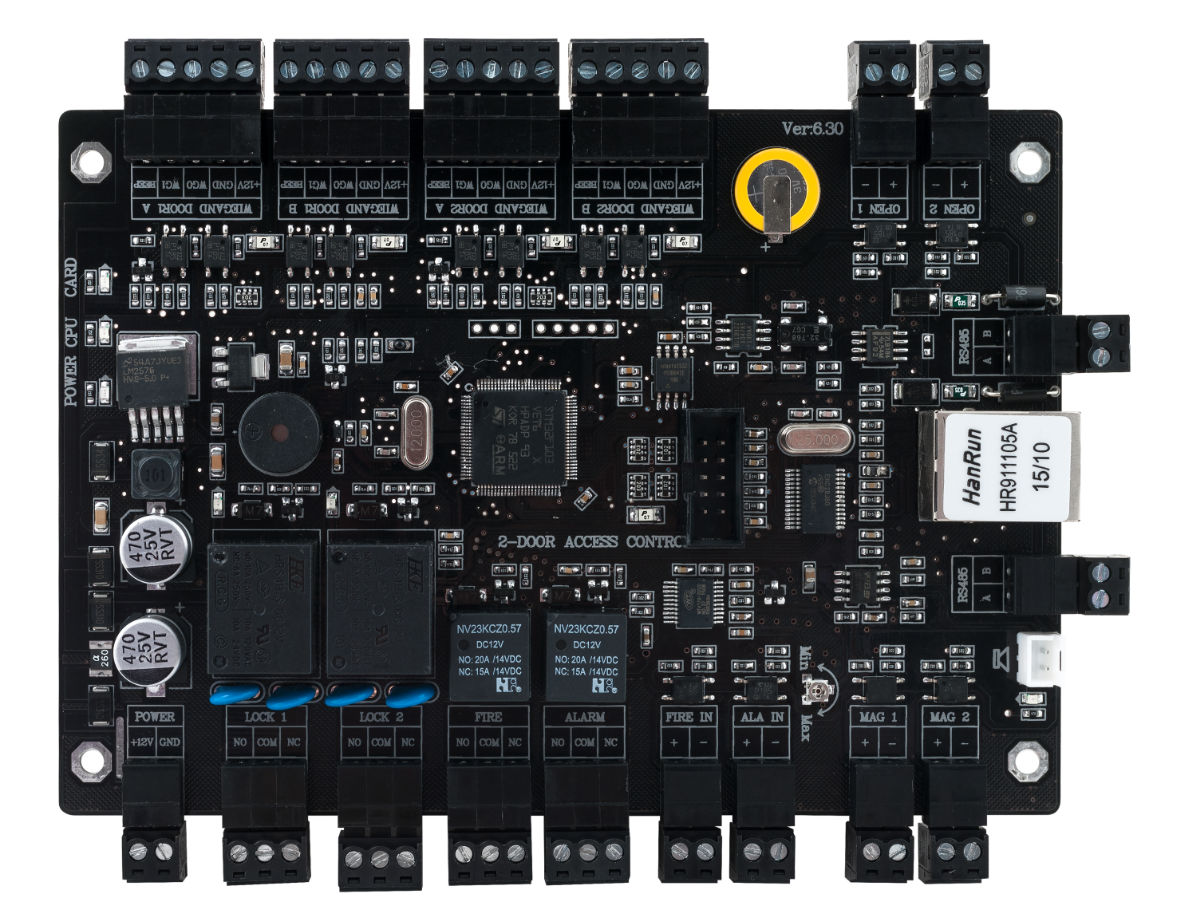

控制主板图

1、工作电压:DC12V<350mA

2. 运行温度:-25℃~ 70℃

3. 相对湿度:相对湿度0-90%RH,无冷凝。

4. 容量: 15.6万卡和25万卡可扩充,脱机存储20万条记录

5. 通信接口:TCP/IP 与RS485可选

6. 通信距离:TCP/IP≤100米,RS485≤1200

7. 读卡器接口:4个Weigand读卡器接口

8. 配套软件:FC-3500T V5.0以上版本,简体中文,繁体中文,英文可选

9. 输出控制:支持干节点继电器NO/NC输出,支持6A电流、最大过压AC250V

10. 报警继电器:2组(一组用于消防报警输出、一级用于匪警报警输出)

11. 指示灯:电源1组、心跳1组、读卡信号1组、每个继电器1组、TCP/IP 2组、RS485 1组(全部使用高寿命LED发光管)

12. 语音输出:汉语

13. 尺寸:50 X 105 X 20mm

6.3)读卡器

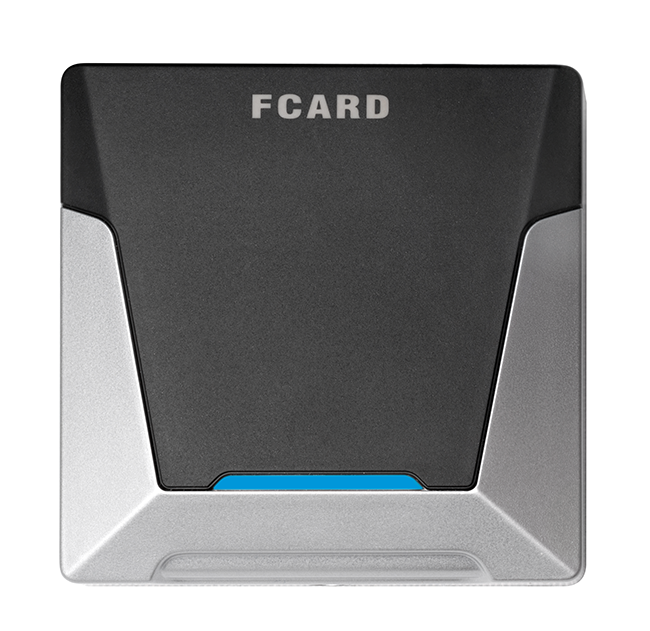

身份证读卡器

6.3.1)技术参数

1、工作电压: DC10.8-13.8V(标准12V),10-70mA

2. 运行温度:-25℃~ 70℃

3. 相对湿度:相对湿度≤90%、不凝露

4. 通讯接口:Weigend26 bits

5. 通讯距离:≤100m

6. 读卡速度:<0.2秒

7 读卡间隔:<0.5秒

8. 感应距离: 0-10cm

9. 读卡类型:身份证

10. 传输方式:实时传输

11. 尺寸:86*86*20mm

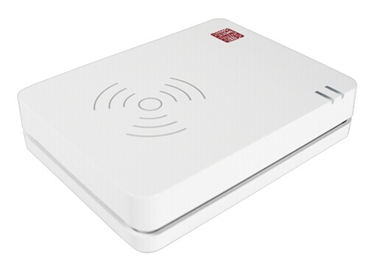

6.4)身份证发卡器

6.4.1)系统介绍

FC-iDR210多功能读写器是广州市英泽电子有限公司最新推出的一款多功能、免驱动程序的身份证读写器,可根据需求配置不同部件实现不同卡的读取和写入功能。当配置了专用身份证安全控制模块(SAM)时,可作为第二代居民身份证阅读器使用。产品内置公安部授权的专用身份证安全控制模块(SAM),采用国际上先进的TypeB非接触IC卡阅读技术,完成对身份证有效性验证和信息的实时读取,并通过通讯口将身份证信息上传到计算机进行解码、显示、存储和查询等处理。可选配两个内置PSAM卡座,实现自定义的卡片认证和管理方式。

6.4.2)系统功能

1、身份证信息的读取、显示和保存

与随机阅读软件配合,可自动找卡、实时读取和显示第二代身份证的文字和照片信息,具有黑名单检索和实时报警功能。具备保存、查找、删除、导出、打印等多种功能,可灵活设置信息滞留时间、保存方式、相同记录保存时间间隔等。

2、操作简单

采用HID USB接口,无需安装驱动、无需外接电源,可直接使用。

3.行业应用扩展功能

可根据不同行业应用需求提供WindowsXP、WindowsCE、Linux和UNIX等不同操作系统下的二次开发支持。可兼容读取其他行业定制的基于Type A、Type B规范的行业非接触卡。

6.4.3)技术参数

身份证阅读器

1.工作电压:DC5V(通过USB取电)

2.运行温度:0℃~ 50℃

3.相对湿度:相对湿度10%-90%RH,无冷凝。

4.功耗: 1.5W

5.主机接口:1路HID USB DEVICE 2.0或1路RS232

6.蜂鸣器:300-2300HZ

7.二代证安全模块:内置模快由公安部许可 ,符合二代身份证阅读设备标准.

8.读卡距离:>5cm

9.读卡速度:≤1.5秒

10.存储器:64KB片载Flash,4KB片载RAM

11.CPU:24M 8bit 高性能处理器

12.无故障工作时间:>5000小时

13.尺寸:144 X 110 X 31.5mm

14.重量:300g

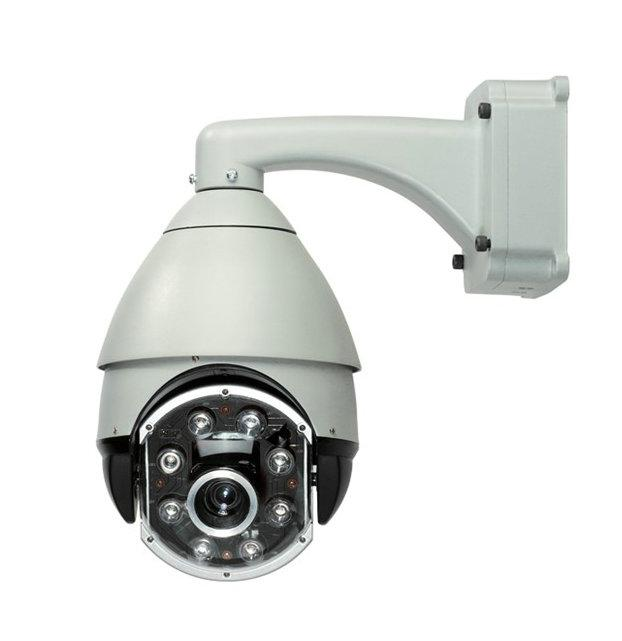

6.5)网络高清摄像头

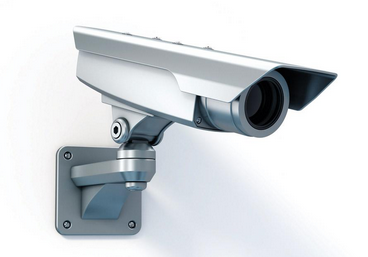

出入自动抓拍高清彩色监控

6.5.1)技术参数

1.可同时支持2个H.264种码流,1个MJPEG码流,适于本地、互联网以及跨平台访问;

2.采用CMOS传感器,支持720P(1280*720)、640*360、320*180实时视频编码;

3.支持802.11b/g/n协议,可内置wifi模块,灵活组建无线监控环境;

4.最大支持32GSD卡存储,可实现告警拍照和告警录像;

5.支持四区域移动帧测、并可外接告警探测器,实现对现场全方位布防;

6.内置WEB服务器,使用一个端口传送所有数据,便于用户进行网络设置;

7.支持在多种类型的浏览器上观看设备视频,如IE、Firefox、Safari等;

8.可使用部分智能手机观看视频画面;

9.厂家为每台设备分配一厂家域名,设备接入公网后,即可使用该域名访问设备;

10.厂家提供免费的客户端软件,提供多画面观看、长时间录像、录像回放等功能。

附件一

设备清单:

序号
产品型号
产品名称
品牌
数量
单位
单价
小计
备注
1FCT-DB325A
单机芯摆闸
FCARD
2¥.00
¥.00

2FCT-DB325II
双机芯摆闸
FCARD
1¥.00
¥.00

3FC-8920
闸机控制器
FCARD
2¥.00
¥.00

4FC-185S
身份证读卡器
FCARD
4¥.00
¥.00

5FC-idR210
身份证阅读器
FCARD
1¥.00
¥.00

6FC-V260
网络摄像头
FCARD
1¥.00
¥.00

7







8







A设备小计:
不含税




B安装费用:





C税:





D合计:(人民币)





第七章、施工注意事项

7.1)系统布管要求

1、管子的内径一般为工程用线外径的2倍,管子弯通最多不超过2个,如多于2个需要将管径适当放大。

2、一般情况下,要求使用金属管,在电磁场干扰很下的情况下,可使用PVC管。

7.2)系统布线要求

1、地下管道主干线布线时需远离电力线、电放线、电磁干扰等干扰源,建议铁管走线,且不要和其它回路的导线穿入同一管内。

2、线缆穿管前应将管内积水、杂物清除干净,穿线时宜涂抹黄油或滑石粉,进入管内的线缆应保持平直,管内线缆不能有接头和扭结,穿好后应做防潮、防腐处理。

3、注意:有强电磁场干扰环境(如电台、电视台附近)则必须将线缆穿入金属管。

7.3)系统接线技术要求

1、安装线接口的绝缘层剥离长度应规范,既不可裸露铜线过短造成接触不良,也不可裸露铜线过长造成设备短路损坏,影响系统的正常工作。裸露部分一般应在5mm左右,并拧紧为一股,再插入接线柱孔内拧紧。

2、最好将线头上锡或采用专用的压线夹头来进行接线。

3、每股线必须用线扎,每根线必须用标签标识来源。

7.4)备安装固定要求

1、设备在安装时必须根据中启莱提供的安装图纸要求进行安装。在固定方面,要求做到坚固、可靠、平整。

2、配电箱应安装在避免潮湿、灰尘的地方,尽量给每个强电设备安装一个空开,至少该系统能有一个空开。
